Dans les mises en plan, vous pouvez ajouter des textes associés aux représentations de filetage extérieur.
Le texte associé est défini dans la fonction Représentation de filetage dans la pièce ou l'assemblage source. Utilisez l'outil Cotation intelligente pour ajouter le texte associé à une vue de côté ou à une vue en coupe du filetage extérieur.
Pour ajouter le texte associé, procédez comme suit :
- Cliquez sur Cotation intelligente
(barre d'outils Cotes/Relations) ou sur .

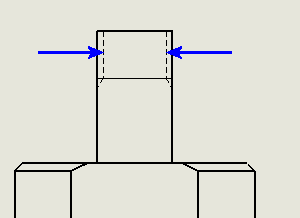

- Sélectionnez les deux arêtes de silhouette de la représentation de filetage.
Le pointeur prend la forme
lorsqu’il est au-dessus de l'arête de silhouette de la représentation de filetage.
- Cliquez pour placer la cote.

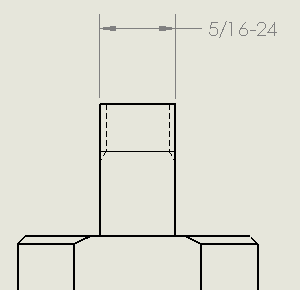

Le texte associé est joint à la géométrie externe du cylindre.
