PropertyManager Spline

Um den PropertyManager Spline zu öffnen, führen Sie einen der folgenden Schritte aus:

• Erstellen Sie einen neuen Spline. Der PropertyManager wird eingeblendet, wenn Sie doppelklicken, um den Spline fertigzustellen.
• Wählen Sie einen bestehenden Spline aus.

Bestehende Beziehungen

	Beziehungen	Zeigt Beziehungen an, die während des Skizziervorgangs automatisch abgeleitet oder mit der Option Beziehungen hinzufügen manuell erstellt wurden. Wenn Sie eine Beziehung in der Liste auswählen, wird die Beschreibung im Grafikbereich hervorgehoben.
	Information	Zeigt den Status des ausgewählten Skizzenelements an (Voll definiert, Unterdefiniert etc.).

Beziehungen hinzufügen

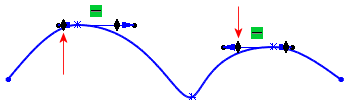

Sie können Beziehungen zwischen Spline-Punkten, zwischen Spline-Griffen und zwischen Spline-Griffen und externen Skizzenelementen hinzufügen. Auswahlmöglichkeiten werden angezeigt, wenn die entsprechende Geometrie in der Skizze vorliegt.

Tangentialität – Radialrichtung ist nicht durch Zwangsbedingungen belegt:

Optionen

	Für Konstruktion	Das Element wird in Konstruktionsgeometrie umgewandelt.
	Krümmung einblenden	Zeigt den PropertyManager Krümmungsmaßstab an und fügt Krümmungskämme zum Spline hinzu.
	Interne Kontinuität beibehalten	Die interne Spline-Krümmung wird beibehalten. Wenn Interne Kontinuität beibehalten deaktiviert ist, verkleinern sich die Krümmungskämme abrupt. Wenn Interne Kontinuität beibehalten aktiviert ist, verkleinern sich die Krümmungskämme fortlaufend.
Die folgenden Optionen sind nur bei Splines verfügbar, die an jedem Ende Krümmungsgriffe haben. Die Standardeinstellung ist Standard.
	Erhöhung	Erhöht oder verringert den Grad des Splines. Sie können die Grade auch anpassen, indem Sie die Griffe ziehen.
	Norm	Wird angezeigt, wenn Sie zum ersten Mal den Spline erstellen oder wenn Erhöhung deaktiviert ist. Norm Erhöhung

Parameter

Definieren Sie eine beliebige Kombination der folgenden Parameter, um den Spline festzulegen, wenn beim Spline aufgrund von Beziehungen keine Zwangsbedingungen vorhanden sind.

	Anzahl der Spline-Punkte	Der ausgewählte Spline-Punkt wird im Grafikbereich hervorgehoben.
	X-Koordinate	Die X-Koordinate des Spline-Punkts wird festgelegt.
	Y-Koordinate	Die Y-Koordinate des Spline-Punkts wird festgelegt.
	Krümmungsradius	Steuert den Krümmungsradius an einem beliebigen Spline-Punkt. Krümmungsradius wird nur angezeigt, wenn Sie Krümmungssteuerung hinzufügen von der Symbolleiste „Spline-Werkzeuge“ oder aus dem Kontextmenü auswählen und einen Krümmungs-Cursor zum Spline hinzufügen.
	Krümmung	Zeigt den Krümmungsgrad an dem Punkt an, an dem die Krümmungssteuerung hinzugefügt wurde. Krümmung wird nur angezeigt, wenn Sie einen Krümmungs-Cursor zum Spline hinzufügen.
	Tangentiale Gewichtung1	Steuert den linken Tangentialitätsvektor durch Modifizierung der Krümmung des Splines am Spline-Punkt.
	Tangentiale Gewichtung 2	Steuert den rechten Tangentialitätsvektor durch Modifizierung der Krümmung des Splines am Spline-Punkt.
	Tangentiale Radialrichtung	Steuert die Tangentialitätsrichtung durch Modifizierung des Spline-Neigungswinkels relativ zur X-, Y- oder Z-Achse.
	Tangentiale Polarrichtung	Steuert den Erhebungswinkel des tangentialen Vektors hinsichtlich einer Ebene an einem Punkt senkrecht zu einem Spline-Punkt. Sie können auch auf Spline-Griffe bemaßen.
	Tangentielle Steuerung	Ermöglicht Spline-Steuerung mittels Tangentiale Gewichtung und Tangentiale Radialrichtung.
	Diesen Griff zurücksetzen	Bringt den ausgewählten Spline-Griff in den ursprünglichen Zustand zurück.
	Alle Griffe zurücksetzen	Bringt alle Spline-Griffe in den ursprünglichen Zustand zurück.
	Spline lockern	Wenn Sie zuerst einen Spline skizzieren und das Steuerungspolygon anzeigen, können Sie jeden beliebigen Knoten auf dem Steuerungspolygon ziehen, um seine Form zu ändern. Wenn das Ziehen zu einem ungleichmäßigen Spline führt, können Sie den Spline erneut auswählen, um ihn im PropertyManager anzuzeigen und auf Spline lockern unter Parameter klicken, um die Form zu glätten. Der Befehl Spline lockern wird wieder verfügbar, wenn Sie einen Knoten auf dem Steuerungspolygon ziehen.
	Proportional	Die Form des Splines wird beibehalten, wenn Sie die Endpunkte ziehen. Die Größe des ganzen Splines ändert sich proportional.
