Erstellen benutzerdefinierter Symbole

Sie können benutzerdefinierte Symbole zur Verwendung in den meisten Beschriftungen, Tabellen und Bemaßungen in einer SOLIDWORKS Zeichnung erstellen.

Bevor Sie beginnen, sollten Sie die ursprüngliche Symboldatei gtol.sym sichern, die sich in Laufwerkbuchstabe:\lang\english befindet. Wechseln Sie zu der Datei, erstellen Sie eine Kopie von ihr und speichern Sie sie in einem anderen Verzeichnis, damit Sie sie bei Bedarf abrufen können.

Anpassen eines Symbols

In diesem Beispiel erstellen Sie ein Symbol einer 3. Winkelprojektion, bestehend aus zwei Kreisen und sechs Linien in der gtol.sym-Datei.

So passen Sie dieses Symbol an:

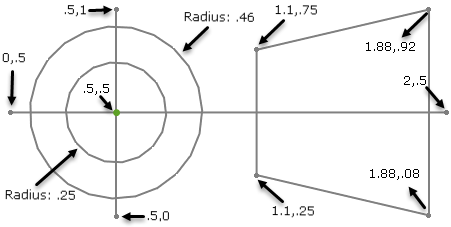

  1. Auf dem imaginären quadratischen 1x1-Gitter bemaßen Sie das Symbol der 3. Winkelprojektion wie in der Abbildung gezeigt:
  2. Um den Code hinzuzufügen, der das Symbol der 3. Winkelprojektion in der gtol.sym-Datei produziert, fügen Sie diese Linien entweder in eine neue oder in eine bestehende Kategorie ein:

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Folgen Sie dem Format genau und fügen Sie keine Leerzeichen ein bzw. entfernen Sie sie nicht.
  3. Speichern Sie die Datei und beenden Sie SOLIDWORKS.
  4. Starten Sie die SOLIDWORKS Software neu.
  5. Öffnen Sie eine Zeichnung.
  6. Klicken Sie auf Hinweis (Beschriftungs-Symbolleiste) oder wählen Sie Einfügen > Beschriftungen > Hinweis aus.
  7. Klicken Sie im PropertyManager unter Textformat auf Symbol hinzufügen.
  8. Klicken Sie im Popup-Fenster auf Weitere Symbole .
  9. Im Dialogfeld Symbol:
    1. Suchen Sie die Kategorie, die Sie verwendet haben.
    2. Führen Sie die Maus über das Symbol der 3. Winkelprojektion.
    3. Wählen Sie das Symbol aus und klicken Sie auf OK.

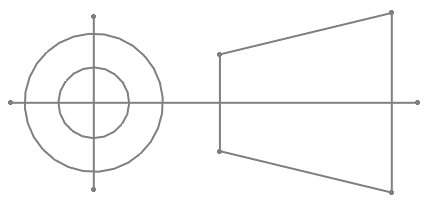

    Sie sehen Ihr Symbol und die Beschreibung, wie z. B.:

    <SCR-THIRD> ist das Tag, das angezeigt wird, wenn die Symbole eingefügte Bemaßungen sind.
    Wenn Sie die Zeichnung gemeinsam mit anderen verwenden, benötigen diese Ihre gtol.sym-Datei, um Ihre benutzerdefinierten Symbole anzuzeigen.

Verständnis der Datei GTOL.SYM

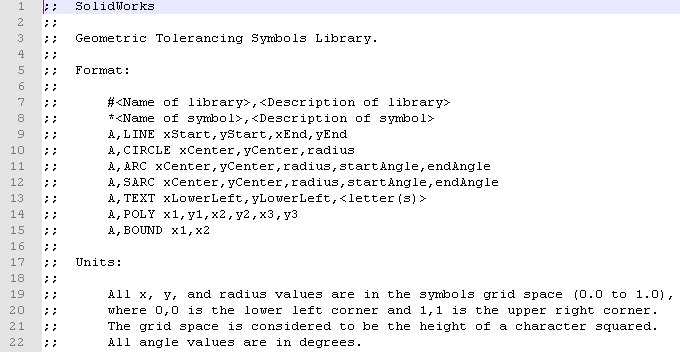

Die Datei gtol.sym hat einen Abschnitt am Anfang, in dem das Format und die Einheiten für Symbole erläutert werden.

In der Datei sind Kategorien von Symbolen zusammengefasst und jede Kategorie enthält mehrere Bibliotheken und Symbole.

Bibliotheken sind wie folgt formatiert: # <Name der Bibliothek>, <Beschreibung der Bibliothek>.

Symbole sind wie folgt formatiert: * <Name des Symbols>, <Beschreibung des Symbols>.

Zeilen, die mit „A“ beginnen, definieren einen Teil der geometrischen Form eines Symbols. Symbole enthalten oft mehr als eine dieser Zeilen.

BOUND ist eine Steuervariable für Symbole in der Datei gtol.sym. BOUND steuert den horizontalen Abstand eines Symbols innerhalb einer Zeile von Text in Bezugshinweisen und Bemaßungen.

Auskommentierten Zeilen (die ignoriert werden) ist ein Semikolon vorangestellt.

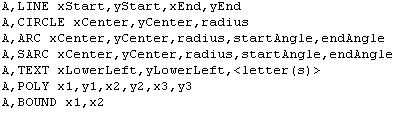

Symbole bestehen aus geometrischen Formen, die Linien, Bögen, Kreise, Polylinien und alphanumerische Zeichen umfassen können. Die Formate dieser Formen sind:

Symbole werden auf einem imaginären quadratischen 1x1-Gitter definiert, wo 0,0 die linke untere Ecke und 1,1 die rechte obere Ecke bezeichnet. Sie sind jedoch nicht auf dieses Raster beschränkt. Sie können auch Zahlen verwenden, die größer als 1,0 und kleiner als 0,0 sind.

Es folgt ein Beispiel eines quadratischen Gitters mit Koordinaten, die von 0,0 bis 1,1 reichen:

Hier ist ein Beispiel dafür, wie eine Linie auf einem quadratischen Gitter definiert ist:
