Die Komponente Zunge und Schlitz erstellt Zungen an einem Körper und Schlitze (Bohrungen) an einem anderen, um die beiden Körper zusammenzustecken. Sie können festlegen, wie die Zungen und Schlitze aussehen und wie Sie entlang der ausgewählten Elemente verteilt werden.
Zungen und Schlitze erleichtern das Verschweißen von Teilen. Außerdem werden die Anforderungen für komplizierte Einspannungen gering gehalten, da verschiedene Blechteile zusammengesteckt werden können. Diese Funktion ist für alle Teile verfügbar, nicht nur für Blechteile. Sie können sie in Einzelkörpern, Mehrkörpern und Teilen im Kontext einer Baugruppe einsetzen.
Kanten und Flächen müssen einander entsprechen. Wenn Sie eine Kante für die Zungen auswählen, müssen Sie auch eine passende Oberfläche für die Schlitze auswählen. Die Teilflächen können planar oder zylindrisch sein, aber die Kanten und Flächen dürfen sich nicht berühren.
 |
 |

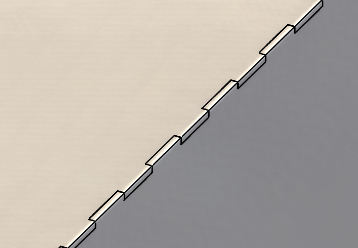

| Komponente Zunge und Schlitz |
Vergrößerte Abbildung |
