Erstellen normaler Schnitte

So erstellen Sie einen normalen Schnitt:

  1. Öffnen Sie ein Blechteil, das einen Schnitt mit nicht-normalen Seitenwänden aufweist.

  2. Klicken Sie auf Normaler Schnitt (Blech-Symbolleiste) oder wählen Sie Einfügen > Blech > Normaler Schnitt aus.
  3. Legen Sie die Optionen im PropertyManager fest.

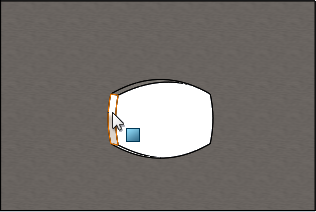

  4. Wählen Sie im Grafikbereich die Fläche des Schnitts aus.

  5. Klicken Sie auf .

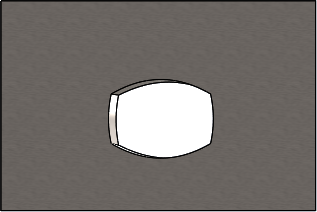

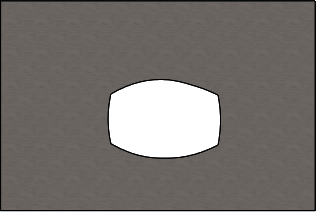

    Die Flächen des Schnitts sind normal zu den oberen und unteren Flächen des Teils.
