Anzeigen von Zeichenansichtsrotationswinkeln

Sie können Zeichenansichtsrotationswinkel durch Eingeben des Tags <ViewAngle> in einem Bezugshinweis anzeigen.

  1. Wählen Sie eine Zeichenansicht in einer Zeichnung aus.
  2. Klicken Sie auf Einfügen > Beschriftungen > Bezugshinweis.
  3. Geben Sie im Textfeld "Bezugshinweis" <ViewAngle> ein.
    Sie können auch andere Hinweistexte über diesen Tag eingeben.

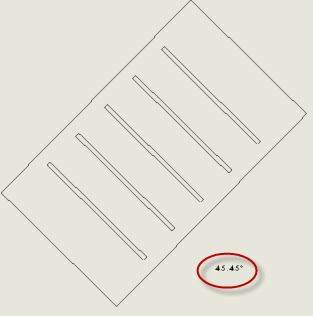

    Der Winkel wird im Textfeld "Bezugshinweis" angezeigt.
  4. Klicken Sie in den Bereich außerhalb des Textfelds.
