Beispiel – Abwickeln einer Oberfläche

So wickeln Sie eine Oberfläche ab:

  1. Klicken Sie in einem geöffneten Teil auf Abwicklung (Oberflächen-Symbolleiste) oder auf Einfügen > Oberfläche > Abwicklung.
    Der Abwicklung-PropertyManager wird angezeigt.

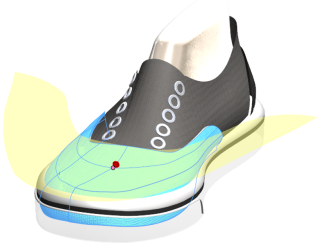

  2. Wählen Sie die Flächen im Grafikbereich oder im FeatureManager aus.

  3. Dann wählen Sie einen Eckpunkt aus.

    Eine Vorschau der abgewickelten Oberfläche wird eingeblendet.

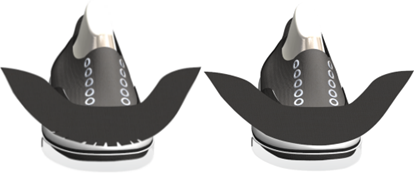

  4. Klicken Sie im PropertyManager auf Freischnitte.

    Sie können Kurven oder Skizzen als Schnitte für die Spannungsentlastung der abgewickelten Oberfläche auswählen. In diesem Beispiel verlaufen die Skizzenelemente senkrecht zur Kante.

    Sie können sich entscheiden, ob Sie Freischnitte einbeziehen möchten oder nicht.

  5. Sie können weitere Skizzenelemente, Kurven oder Linien zu einer abgewickelten Oberfläche transponieren. Sie können jedoch die Skizze in einer abgewickelten Oberfläche nicht modifizieren. Um die Elemente in anderen Skizzen zu verwenden, verwenden Sie das Werkzeug Elemente übernehmen.

  6. Um eine Verformungsdarstellung hinzuzufügen, klicken Sie mit der rechten Maustaste auf die abgewickelte Oberfläche im Grafikbereich und wählen dann Verformungsdarstellung.
