Sie können Stil-Splines als Brückenkurve zwischen zwei vorhandenen Elementen skizzieren.
Um den Stil-Spline zu skizzieren, gehen Sie folgendermaßen vor:
- Öffnen einer Skizze mit zwei zu verbindenden Elementen.
- Klicken Sie auf Stil-Spline
(Skizzensymbolleiste) oder .
- Klicken Sie im Grafikbereich auf den ersten Endpunkt.
Dadurch wird der erste Steuereckpunkt im Stil-Spline erstellt.
- Bewegen Sie den Mauszeiger über die Leitlinie und fügen Sie einen zweiten Steuerungseckpunkt durch Klicken hinzuzufügen.
Wenn Sie den zweiten Steuerungseckpunkt auf der Leitlinie einrasten lassen, wird eine tangentiale Beziehung an diesem Endpunkt erstellt.

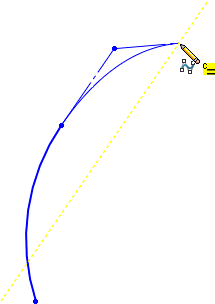

- Bewegen Sie den Cursor nun nach rechts, und führen Sie ihn über die nächste Leitlinie. Klicken Sie, sobald das Symbol für eine gleiche Krümmung angezeigt wird.
Wenn Sie den dritten Steuerungseckpunkt auf der Leitlinie einrasten lassen, wird eine Beziehung vom Typ „Gleiche Krümmung“ an diesem Endpunkt erstellt.
- Fügen Sie weitere Steuerungseckpunkte hinzu.

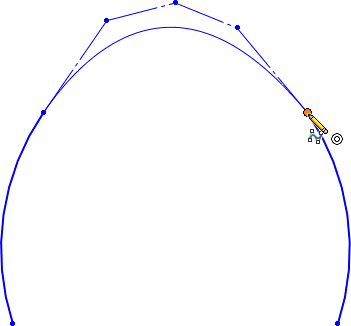

- Wenn Sie den Endpunkt des zweiten Skizzenelements erreichen, drücken Sie ALT und doppelklicken Sie auf den Zeiger am Endpunkt.
Durch das Drücken auf die ALT-Taste werden automatisch tangentiale Beziehungen auf den letzten Steuereckpunkt angewendet.

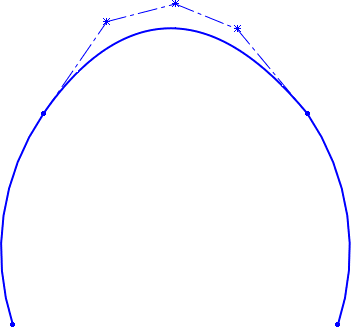

Die Brückenkurve zwischen den zwei Skizzenelementen ist nun vollständig.
