Hinzufügen von Koordinatenachsen, Referenzachsen und Referenzebenen

Sie können Koordinatenachsen, Referenzachsen und Referenzebenen zu einem Grafiknetzkörper oder einem BREP-Netzkörper hinzufügen, indem Sie Facetten, Rippen oder Eckpunkte auswählen. Facetten werden als ebene Referenzen, Facettenrippen als lineare Kantenverweise und Facetteneckpunkte als Punktverweise verwendet.

Koordinatenachsen, Referenzachsen und Referenzebenen sind nützlich, wenn Sie ein Modell basierend auf einem Grafiknetzkörper oder einem BREP-Netzkörper erstellen und dabei Geometrie hinzufügen möchten. Diese Funktion ist für Teile und Baugruppen verfügbar.

Bevor Sie Koordinatenachsen, Referenzachsen und Referenzebenen hinzufügen, aktivieren Sie die Auswahlfilter-Symbolleiste, um Facetten, Facettenrippen (Kanten) und Facetteneckpunkte im Grafikbereich auszuwählen. Verwenden Sie für Zylindrische/konische Flächen im PropertyManager Referenzachse die Option Ausgewählte Facetten übertragen oder Tangente ausgewählter Facetten, um Gruppen von Facetten auszuwählen.

So fügen Sie eine Referenzebene zwischen zwei Facetten hinzu:

  1. Klicken Sie bei geöffnetem Grafikkörper auf Ebene (in der Symbolleiste „Referenzgeometrie“) oder auf Einfügen > Referenzgeometrie > Ebene .

  2. Klicken Sie auf Auswahlfilter-Symbolleiste ein-/ausblenden (in der Standardsymbolleiste) oder drücken Sie die Taste F5.
  3. Klicken Sie auf Netzfacetten filtern , um nur dreieckige Facetten auszuwählen.
  4. Im Grafikbereich:

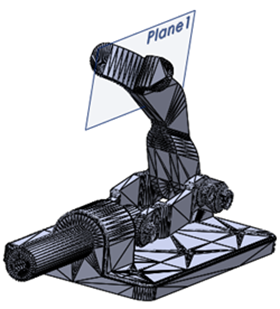

    1. Wählen Sie wie gezeigt eine Facette für die Erste Referenz aus.

    2. Wählen Sie wie gezeigt eine weitere Facette für die Zweite Referenz aus.

    Die Option Mittig wird automatisch für die erste und zweite Referenz im PropertyManager ausgewählt.
  5. Klicken Sie auf .
