Erstellen von Hüllen für eine Unterbaugruppe

So erstellen Sie Hüllen für eine Unterbaugruppe:

  1. Öffnen Sie Systemverzeichnis:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\assemblies\envelope_publisher\EnvelopePublisher.SLDASM.
  2. Klicken Sie auf Extras > Envelope Publisher .

    Wenn Envelope Publisher nicht verfügbar ist, überprüfen Sie die Systemoptionen für Externe Referenzen:

    1. Klicken Sie auf Extras > Options > Systemoptionen > Externe Referenzen.
    2. Wählen Sie unter Baugruppen Folgendes aus:
      • Erstellung von externen Modellreferenzen erlauben
      • Beliebige Komponente für Referenzkomponententyp
      • Baugruppe der obersten Ebene für Im Kontext von
  3. Wählen Sie im PropertyManager Envelope Publisher für Komponenten, die als Hülle verwendet werden sollen die folgenden Komponenten aus:
    1. Wählen Sie unter Verbindungsglieder alle Verbindungsglieder aus.
    2. Wählen Sie Ducting<1> aus.
    3. Wählen Sie in der Unterbaugruppe Building<1> die Optionen DoorSubAssy<1> und DoorSubAssy<2> aus.
  4. Wählen Sie für Zielunterbaugruppen die Option PipeSubAssy<1> aus.
  5. Optional: Ändern Sie den Namen der Hüllengruppe vom Standardnamen Envelope Group1.
  6. Klicken Sie auf Gruppe hinzufügen und klicken Sie dann auf .

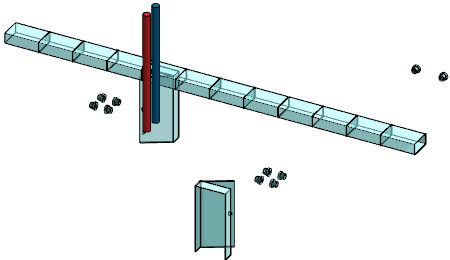

  7. Klicken Sie im FeatureManager® mit der rechten Maustaste auf PipeSubAssy<1> und dann auf pipesubassy.SLDASM öffnen .
  8. Optional: Klicken Sie bei entsprechender Aufforderung auf Modellneuaufbau.

    Sie können mit den Hüllenkomponenten in der Unterbaugruppe arbeiten.
