Strumento Misura

Misura la distanza, l'angolo e il raggio in schizzi, modelli 3D, assiemi e disegni. Misura inoltre la quota e la distanza tra linee, punti, superfici e piani.

Per aprire la finestra di dialogo Misura:

Fare clic su Misura (barra Strumenti) o su Strumenti > Valutazione > Misura.

Se si seleziona un vertice o un punto di schizzo, vengono visualizzate anche le coordinate x, y e z.

Quando lo strumento Misura non è attivo, le misurazioni comunemente usate per le entità selezionate vengono visualizzate nella barra di stato.
Misurazioni arco/cerchio Specifica la distanza da visualizzare quando gli archi o i cerchi sono selezionati:

Da centro a centro

Distanza minima

Distanza massima

Distanza personalizzata

Precisione/Unità Specifica le unità di misura personalizzate e la precisione.
Mostra misurazioni XYZ Mostra le misurazioni dX, dY e dZ tra le entità selezionate nell'area grafica. Deselezionare l'opzione per vedere solo la distanza minima tra le entità selezionate.
Da punto a punto Attiva la modalità Da punto a punto per misurare la distanza tra due punti sul modello.
XYZ relativamente a Selezionare un sistema di coordinate:

Origine della parte

Sistema di coordinate istanza

Sistema di coordinate definito dall'utente.

Questa opzione è disponibile solo se nel documento corrente sono disponibili più sistemi di coordinate.
Proiettate Mostra la distanza tra le entità selezionate come proiettate su una delle opzioni seguenti:

Nessuno

Proiezione e Normale non sono calcolate.

Schermata

Seleziona Faccia/Piano

Il software calcolerà la distanza proiettata (sul piano selezionato) e la distanza normale (normale rispetto al piano selezionato). Proiezione e Normale appariranno nella finestra Misura.

Nei Disegni autonomi, se il modello non è stato caricato, tutte le misure vengono indicate come dati proiettati in 2D.
Cronologia misurazioni Apre la finestra di dialogo Cronologia misurazioni, dove è possibile visualizzare tutte le misurazioni eseguite durante la sessione corrente di SOLIDWORKS.
Crea sensore Apre il PropertyManager Sensore, dove è possibile impostare il software in modo che avvisi l'utente in caso di modifiche ai valori delle misurazioni.
  Blocca la finestra di dialogo Misura nell'area grafica.
Premere il tasto Esc per chiudere la finestra solo se questa è sbloccata.
  Mostra o nasconde la visualizzazione delle misurazioni.
Lo strumento Misura supporta le seguenti funzioni:

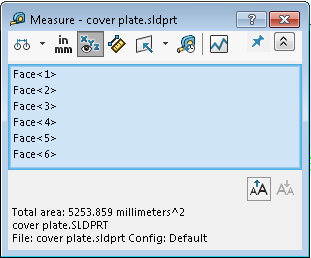

  • Casella di immissione. La casella di immissione che elenca le selezioni include sei elementi.

  • Dimensione carattere. È possibile regolare la dimensione del carattere del testo nella finestra Misura. Fare clic su per aumentare la dimensione del carattere. Fare clic su per diminuire la dimensione del carattere.
    Non è possibile diminuire la dimensione del carattere in modo che sia inferiore alla dimensione predefinita.
