Quotare ai controlli della spline

Usare Quota intelligente (barra degli strumenti Quote/Relazioni) per quotare i controlli della spline.

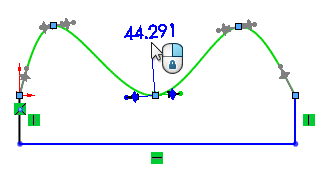

Esempio di maniglie della spline:

Le quote possono essere aggiunte per:

• Peso tangente 1 e Peso tangente 2
• Direzione radiale tangente

Quotare alle maniglie della spline consente di:

• impostare qualsiasi valore nell'area grafica piuttosto che nel PropertyManager.
• Controllare lo spessore tangente e la direzione nelle Tabelle dati.

Per quotare ai controlli della spline:

1. In modalità Modifica schizzo, nel PropertyManager Spline sotto Parametri, selezionare Percorso tangente.

2. Fare clic su Quota intelligente (barra degli strumenti Quote/Relazioni) o su Strumenti > Quote > Intelligenti.
3. Selezionare la spline per visualizzare i controlli.

   Per Peso tangente 1 - Peso tangente 2
   Selezionare qualsiasi controllo su un'estremità e fare clic per posizionare la quota. Stabilire la quota nella casella Modifica.
   Per Direzione radiale tangente
   Selezionare qualsiasi controllo su un'estremità, la linea orizzontale, e fare clic per posizionare la quota. Stabilire la quota nella casella Modifica.
