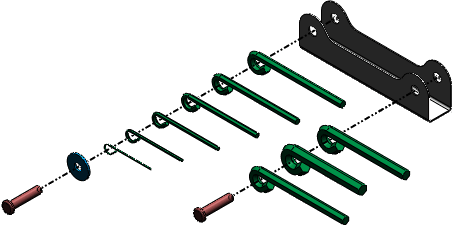

Si può creare una vista del disegno esplosa da una vista esistente di assieme esploso. La vista effettiva è una vista del modello, usualmente in una vista isometrica.
Per creare una vista di disegno esplosa:
-
Nell'assieme:
-
Creare una nuova configurazione. Per i dettagli, vedere Creazione manuale di configurazioni.
-
Creare una vista esplosa. Per i dettagli, vedere Viste esplose negli assiemi.
-
Nel disegno:
-
Inserire una vista del modello dell'assieme usando l'orientamento necessario per la vista esplosa. Per i dettagli, vedere Vista del modello.
- Fare clic con il pulsante destro del mouse sulla vista del disegno e selezionare Proprietà.
- Nella finestra di dialogo Proprietà Vista del disegno, in Informazioni di configurazione, selezionare Mostra in stato esploso o interruzione modello.
In alternativa, per visualizzare una di queste viste di disegno in uno stato esploso, è possibile:
- Fare clic con il pulsante destro del mouse sulla vista di disegno, quindi fare clic su Mostra in stato esploso.
- Nel PropertyManager Vista di disegno, in Configurazione di riferimento, selezionare Mostra in stato esploso o interruzione modello.
