Creazione di entità silhouette

Per creare entità silhouette:

  1. Aprire system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\sketching\food_processor_silhouette.SLDASM.
  2. Nell'albero di disegno FeatureManager, selezionare Piano4.
  3. Fare clic su Schizzo (barra degli strumenti Schizzo).
  4. Fare clic su Entità silhouette (barra degli strumenti Schizzo) oppure su Strumenti > Strumenti di schizzo > Entità silhouette .

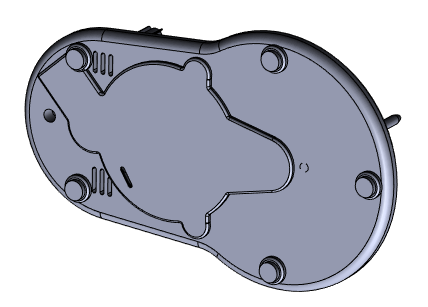

  5. Nel PropertyManager, per Entità di cui creare silhouette, selezionare base plate<1> dall'albero di disegno FeatureManager.
  6. Deselezionare Silhouette esterna per creare le entità di schizzo del corpo esterno e le entità interne del modello.
  7. Fare clic su .
    Per creare solo le entità della silhouette esterna, selezionare Silhouette esterna. Le entità della silhouette appaiono sullo schizzo.
