部分断面(Broken-out Section)

部分断面はアセンブリの図面ビューの一部をカットして内部を表示します。すべての構成部品の断面にはハッチングが自動的に表示されます。

部分断面は既存の図面ビューの一部であって、個別の図面ビューではありません。閉じた輪郭（一般的にスプライン）で部分断面を定義します。材料は指定された深さまで切削され、内側のディテールが表示されます。深さは、数値を設定するか図面ビューでジオメトリを選択して、指定します。

分解図に部分断面図を作成すると、ビューは分解図を収縮できなくなります。

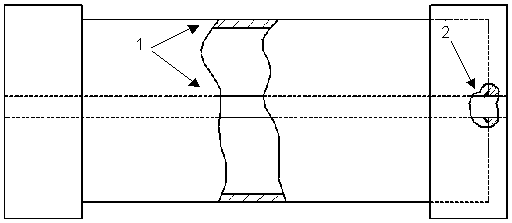

この例では、肉厚（１）とシャフト、そしてシャフトがキャップにどのように溶接付けられているか（２）、が表示されています:

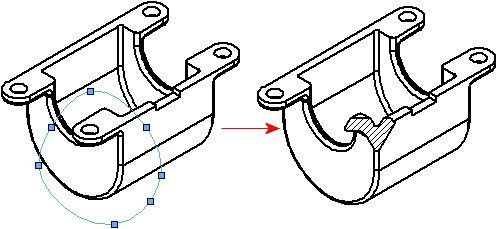

ピクトリアルな図面ビュー（等角投影図、不等角投影図、両等角投影図）の部分断面です。 深さはシートに対して垂直となります:

部分断面の作成

部分断面を作成するには：

  1. 図面ツールバーで部分断面 (Broken-out Section) tool_Broken_Out_Section_Drawing.gif をクリックするか、挿入 (Insert) > 図面ビュー (Drawing View) > 部分断面 (Broken-out Section) をクリックします。
    ポインタが pointer_add_curves_freeform.gif に変わります。
    スプライン以外の輪郭を使用する場合は、部分断面 (Broken-out Section) ツールをクリックする前に、閉じた輪郭を作成し、選択します。
  2. 輪郭をスケッチします。
  3. 断面図 ダイアログボックスでオプションを設定します。 部分断面ビューから構成部品あるいはファスナーを除外することを望まないなら、OK をクリックしてください。
  4. 部分断面 PropertyManager でオプションを設定します。
    部分断面図の深さに対し隠線エッジを選択するには、3D 図面ビュー モードを使用します。
  5. PM_OK.gif をクリックします。

部分断面の編集または削除

部分断面を編集または削除するには:

FeatureManager デザイン ツリーで [部分断面 (broken-out section)] を右クリックし、次のいずれかを選択します。
オプション 説明
定義編集（Edit Definition） 部分断面 PropertyManager のオプションを設定し、PM_OK.gif をクリックします。
スケッチ編集 スケッチ エンティティを選択し、編集した後でスケッチを閉じます。
削除(&D)

代替位置ビュー上の部分断面図

代替位置ビューに部分断面図を追加できます。

代替位置ビュー 代替位置ビュー上の部分断面図

代替位置ビューに部分断面図を追加するには:

  1. 代替位置ビューで、挿入（Insert） > 図面ビュー（Drawing View） > 部分断面（Broken-out Section）をクリックします。
    部分断面が切断できるのは図面ビューの参照コンフィギュレーションのみで、代替位置は切断できません。
  2. スプラインなどの閉じた輪郭をスケッチします。
  3. PropertyManagerでオプションを設定します。
  4. をクリックします。

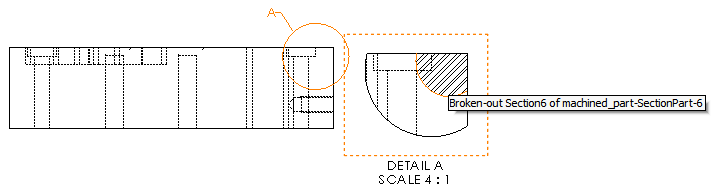

詳細図の部分断面図

詳細図に部分断面図を追加できます。

詳細図に部分断面図を追加するには:

  1. 詳細図で挿入（Insert） > 図面ビュー（Drawing View） > 部分断面（Broken-out Section）をクリックします。
  2. スプラインなどの閉じた輪郭をスケッチします。
  3. PropertyManagerでオプションを設定します。
  4. をクリックします。

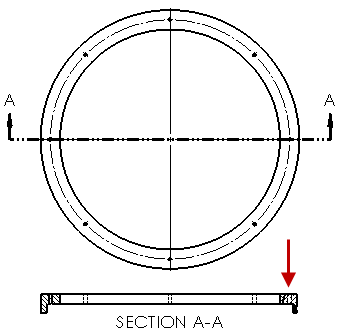

断面図上の部分断面図

断面図に部分断面図を追加できます。

断面図上の部分断面図 部分断面図の拡大図

部分断面図を断面図に追加するには:

  1. 断面図で、挿入（Insert） > 図面ビュー（Drawing View） > 部分断面（Broken-out Section）をクリックします。
  2. スプラインなどの閉じた輪郭をスケッチします。
  3. PropertyManagerでオプションを設定します。
  4. をクリックします。
