アセンブリ構成部品のミラーされたインスタンスを作成する

アセンブリで構成部品をミラーするとき、構成部品の別のインスタンスとしてミラーを追加し、平面に関して対称に配置します。

ミラー インスタンスの作成は、対称の構成部品でもっとも有用です。

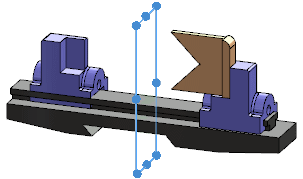

ミラー前

ミラー後

ミラーされたインスタンスを作成し、その方向を指定するには::

1. 開いているアセンブリ ドキュメントで、構成部品のミラー（Mirror Components） （アセンブリ ツールバー）をクリックするか、 挿入（Insert） > 構成部品のミラー（Mirror Components） をクリックします。
2. PropertyManager の選択項目（Selections）で以下を行います。
   1. ミラー平面（Mirror plane）では、ミラー基準とする平面、または平坦な面を選択します。
   2. ミラー コピーする構成部品（Components to Mirror）では、ミラーする構成部品を 1 つ以上選択します。
3. 次へ（Next） をクリックします。
4. ステップ 2 で: PropertyManager の表示方向指定（Set Orientation）ページのミラー タイプ（Mirror Type）で、境界ボックスの中心（Center of Bounding Box）、重心（Center of Mass 、または構成部品の原点（Component Origin）をクリックします。
   非対称の構成部品では、通常境界ボックスが構成部品のフィーチャーの影響を受けないことから、境界ボックスの中心によってミラー構成部品を置くことが推奨されます。
5. 構成部品の表示方向を指定（Orient Components）でミラーされたインスタンスを追加する構成部品を選択します。
6. 構成部品の方向オプションをクリックします:

   方向オプション	説明
   X ミラー、Y ミラー	X 軸と Y 軸は、平面を中心にミラーされます。
   X ミラーおよび反転、Y ミラー	X 軸と Y 軸は、X 軸方向が反転した平面を中心にミラーされます。
   X ミラー、Y ミラーおよび反転	X 軸と Y 軸は、Y 軸方向が反転した平面を中心にミラーされます。
   X ミラーおよび反転、Y ミラーおよび反転	X 軸と Y 軸は、X 軸と Y 軸の方向が反転した平面を中心にミラーされます。

7. をクリックします。
   構成部品の新しいインスタンスがアセンブリに追加され、選択した平面に関してミラーされます。 ミラー構成部品（Mirror Component） フィーチャーが FeatureManager デザイン ツリーに追加されます。
