部品の表示状態を変更（Changing a Part's Display Settings）

部品の外観と透明度は変更できます。 ソリッド ボディとサーフェス ボディでは、表示モード（ワイヤフレームやシェイディングなど）や部品の表示設定を変更することもできます。

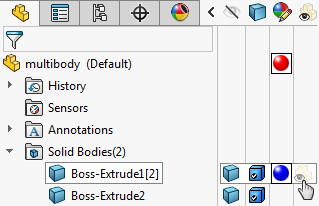

1. SolidWorks FeatureManager デザインツリーの上部にある をクリックします。
   FeatureManager デザインツリーの右に表示パネルが現れます。


2. マルチボディ部品で特定のボディの表示設定を変更するには、ソリッド ボディ （Solid Bodies）フォルダを展開します。
3. ポインタを表示パネルまで移動して、列をアクティブにします。
   フィーチャーかボディがグラフィックス領域でハイライト表示されます。

4. 次のいずれかを行います:
   • 右クリックし、ポップアップ メニューから表示設定を選択します。
   • 変更したい設定のコラムをクリックしてください。

     非表示/表示（Hide/Show）と透明度（Transparency）の設定は、クリックしてオン/オフを切り替えます。

     ボードの透明度（Transparency）が選択されている場合

     中央のチューブ列の非表示/表示（Hide/Show）設定は、非表示（Hide）です

     表示モード （Display Mode）と 外観 （Appearance）の設定では、ポップアップメニューに使用可能な設定が表示されます。

     • 表示モード （Display Mode）設定は:
       • ワイヤフレーム（Wireframe）
       • 隠線表示 （Hidden Lines Visible）
       • 隠線なし（Hidden Lines Removed）
       • エッジ シェイディング表示（Shaded with Edges）
       • シェイディング
       • デフォルト表示（Default Display）: デフォルトの表示モードには、そのアイコンの隅にチェックマークが表示されます（例 ）。 表示は最初にこのモードを使用します。 表示パネルで表示モードを選択すると、この設定が上書きされます。
       デフォルトの表示モードの設定は、ヘッズアップ ビュー ツールバーの表示スタイル（Display Style） フライアウトを使用して変更できます。

       小型のチューブの表示モード（Display Mode）は、ワイヤフレーム（Wireframe）です

     • 外観 （Appearance）設定は:
       • 外観 （Appearance）: 外観 （Appearances） PropertyManager が表示され、外観を編集できます。
       • 外観削除 （Remove Appearance）: 選択フィーチャーあるいはソリッド ボディから外観の設定を削除します。
       • 次からすべての部品外観を削除部品_名（Remove All Part Appearances From part_name）: 部品レベルの外観を含むすべての外観を、すべての参照から削除します。

       大型と小型のチューブに 外観 （Appearance）を設定	すべての部品の外観が削除されました
