断面図での穴寸法テキストの追加

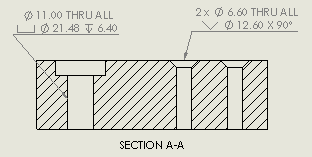

断面穴およびスロットに穴寸法テキストを適用できます。

断面図、部分断面図、および部分拡大図に寸法テキストを適用できます。 これらのフィーチャーに寸法テキストを適用できます。

• 穴ウィザードの穴およびスロット
• 詳細穴
• 回転カット（Cut-Revolve）で作成された穴
• 押し出しカット（Cut-Extrude）で作成された穴とスロット

断面図に穴寸法テキストを追加するには:

1. 穴寸法テキスト（Hole Callout） （アノテート アイテム ツールバー）をクリックするか、 挿入（Insert） > アノテート アイテム（Annotations） > 穴寸法テキスト（Hole Callout） をクリックします。
   ポインタの形が に変わります。
2. 断面穴の任意の線分セグメントを選択します。
   •

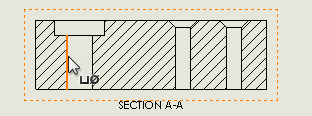

     をクリックして側面エッジを選択します。

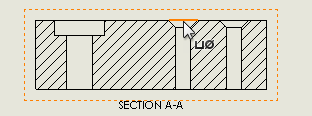

   • Shift キーを押しながらクリックし、上部または下部エッジを選択します。

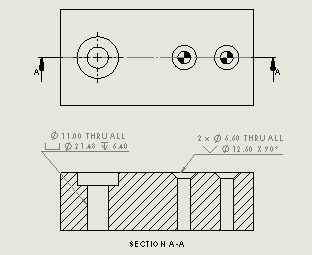

3. クリックして寸法テキストの位置を決定します。
