ボディの比較

ボディを比較するには:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\model_display\Gear.SLDPRT を開きます。
  2. FeatureManager デザイン ツリーで、ソリッド ボディ（Solid Bodies） フォルダを拡張します。
    フォルダが表示されない場合は、次の手順を実行します。
    1. ツール（Tools） > オプション（Options） > システム オプション（System Options） > FeatureManager をクリックします。
    2. ツリー アイテムの表示/非表示（Hide/Show Tree Items）で、ソリッド ボディ（Solid Bodies） に対して表示（Show）を選択して、OK をクリックします。
  3. ギア 1（Gear1）とギア 2（Gear2）のギア歯のエッジを比較します。
    1. ギア 1（Gear1）のフィレットされたエッジを表示した後、ギア 1（Gear1）を右クリックし、非表示（Hide） をクリックします。
    2. ギア 2（Gear2）を右クリックし、表示（Show） をクリックして、フィレットされていないエッジを表示します。
    ギア 1（Gear1）: フィレットされたエッジ ギア 2（Gear2）: フィレットされていないエッジ
  4. 表示（View） > 表示タイプ（Display） > ボディ比較（Body Compare） をクリックします。
  5. PropertyManager で、次のオプションを設定します：
    1. ソース ボディ（Source Bodies）には、ギア 1（Gear1）を選択します。
    2. ボディを比較（Compare Bodies）には、ギア 2（Gear2）を選択します。
    3. 凡例のスレッショルド（Legend Threshold）スライダーを動かして、凡例の上下の数値が約 1.00mm になるようにします。

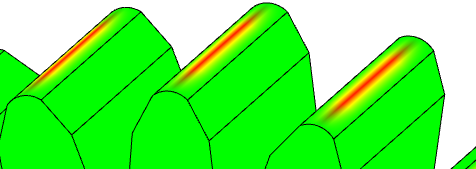

    グラフィック領域で、赤色と黄色は、ギア 1（Gear1）とギア 2（Gear2）が一致しない位置を示します。

  6. をクリックします。
  7. ボディの凡例を比較（Compare Body Legend）をクリアするには、グラフィック領域で凡例を右クリックし、ボディ比較（Body Compare） をクリックします。

    ボディ比較（Body Compare）PropertyManager を開くには、凡例を右クリックし、ボディ比較プロパティ（Body Compare Properties）をクリックします。
