삽입 시 중복되는 모델 치수 제거
|
모델 치수가 도면에 삽입될 때 중복되는 치수는 삽입되지 않습니다(기본값). 이 옵션은 모델 항목 PropertyManager의 중복 제거 기본값을 설정하고 덮어씁니다. |
|
삽입시 중복되는 모델 노트 제거.
|
모델 노트가 도면에 삽입될 때 중복되는 노트는 삽입되지 않습니다(기본값). |
|
기본으로 도면에 불러올 모든 파트/어셈블리 치수를 표시하기
|
모델에 삽입하는 치수가 도면에 표시로 지정됩니다. 도면에 모델 치수를 삽입할 때 치수가 포함됩니다. 모델 항목을 참조하십시오.
|
|
새 도면뷰 자동 축척
|
표준3도는 선택한 용지 크기에 상관 없이 도면 시트에 맞게 크기가 조절됩니다. 이 설정으로 비정상 배율이 얻어질 수도 있습니다.
|
| 새 수정본 추가할 때 기호 사용. |
수정본 테이블에 수정본을 삽입할 때 그래픽 영역에서 수정본 기호를 클릭하여 배치합니다. |
|
새 상세도 원 원형으로 표시
|
상세도에 사용될 새 프로파일이 원형으로 표시됩니다. 확인란을 지우면 스케치한 프로파일이 표시됩니다.
|
|
숨은 요소 선택.
|
포인터를 숨긴 모서리위로 움직이면 임의로 숨긴 숨은(제거된) 접선과 모서리선을 선택할 수 있습니다.
|
|
노트/치수 추론 사용안함.
|
선택 해제 시 노트나 치수를 배치하면 선으로 다른 노트나 치수와의 가로나 세로 맞춤을 알 수 있습니다.
선택 취소했을 때
선택했을 때
|
|
노트 끌 때 노트 합치기 사용안함.
|
노트를 다른 노트나 치수 간에서 끌 때 두 노트 또는 노트와 치수를 합치지 않습니다. |
|
비동기 워터마크 인쇄.
|
도면이 업데이트가 되지 않아 모델과 다를 때 도면에 워터마크, SOLIDWORKS 분리도면 - 비동기 인쇄를 인쇄합니다.
|
|
도면에서 참조 형상 이름 표시
|
참조 형상 요소를 도면에 불러올 때 그 이름이 표시됩니다.
|
|
뷰 작성시 자동으로 부품 숨기기.
|
새 도면뷰에 있는 표시 안된 모든 어셈블리 부품을 숨기고 도면뷰 속성 대화 상자의 부품 숨기기/표시 탭에 숨긴 부품의 목록을 나열합니다. 부품은 사실상 존재하며, 모든 부품 정보도 함께 열립니다. FeatureManager 디자인 트리에 부품 이름이 투명하게 표시됩니다. 도면뷰 속성을 참조하십시오.
숨겨진 부품을 언제든 다시 표시할 수 있습니다. 부품 숨기기/표시를 참조하십시오.
어셈블리의 아랫면 도는 완전히 숨겨진 배터리 부품을 표시합니다. 뷰 작성시 자동으로 부품 숨기기 옵션을 선택하면 배터리가 숨겨집니다. 이 옵션을 해제하면 배터리가 점선으로 표시됩니다.
선택 했을 때
 선택하지 않았을 때
|
|
스케치 원호 중심점 표시
|
스케치 호의 중심점이 도면에 표시됩니다.
|
|
스케치 요소점 표시.
|
스케치 요소의 끝점이 도면 시트와 도면 시트 형식에서 검정색 둥근 점으로 표시됩니다.(도면뷰에는 해당되지 않음)
|
|
모델 뒤에 스케치 해칭 표시.
|
이 옵션이 선택된 경우, 모델의 지오메트리는 해칭 위에 표시됩니다.
선택했을 때
 선택 취소했을 때
|
|
형상 뒤 시트에 스케치 그림 표시
|
도면뷰에 스케치 그림이 배경 이미지로 표시됩니다.
배경에 있는 스케치 그림
배경에 있지 않은 스케치 그림
|
|
파단도에서 파단선을 인쇄합니다.
|
파단도의 경우 파트의 모서리선을 지나 연장되는 파단선이 인쇄됩니다. |

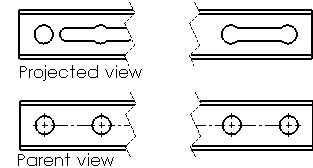

| 투상도에 대한 파단도 모체뷰와 정렬 |
투상도의 파단도를 모체뷰의 파단도와 정렬합니다.
|
|
뷰 팔레트를 뷰로 채우기 자동.
|
파트/어셈블리에서 도면 작성을 클릭하면 팔레트 보기에 도면뷰가 표시됩니다. 선택 취소시 모델 뷰 PropertyManager가 표시되어 도면 뷰를 삽입할 수 있습니다. |
|
새 시트 추가 시 시트형식 대화상자 표시.
|
새 도면시트를 추가할 때 시트 형식 대화 상자를 표시합니다. 시트 형식을 참조하십시오. |
|
치수나 텍스트가 삭제나 편집되었을 경우 간격 줄임 (공차나 텍스트 추가 또는 편집 등...).
|
치수를 삭제하거나 치수에서 텍스트를 제거하면 나머지 치수 사이의 공간이 자동으로 줄어듭니다. |
|
삭제된 보조도, 상세도, 단면도의 문자 다시 사용.
|
삭제된 뷰(보조도, 상세도, 단면도)의 문자를 도면에서 다시 사용합니다. |
| 자동 단락 번호 매기기 활성화 |
1. 및 공백으로 시작하는 노트를 입력하면 단락 번호 매기기 모드가 켜집니다(숫자, 마침표, 공백이 차례로 표시됨). |
|
BOM에서 수량 열 이름 무시하기.
|
BOM의 수량 열에 사용할 이름에 입력한 이름을 사용합니다. |
|
상세도 배율.
|
상세도 배율을 지정합니다. 이 때 배율은 상세도를 작성한 도면뷰의 배율에 상대적으로 됩니다. 원본 뷰 배율이 2:1이고 상세도 배율이 2X일 경우 결과적으로 상세도 배율은 4X가 됩니다.
|
|
수정본으로 사용된 사용자 정의 속성.
|
요약 정보 대화 상자의 사용자 정의 탭에 수정본 값으로 저장되는 수정본 테이블의 속성을 지정합니다. 기본값은 수정본 입니다. |
|
키보드 이동 증가분.
|
화살표 키를 사용하여 도면뷰, 주석, 치수 등을 이동할 때 화살표를 한 번 누를 때마다 변하는 값을 지정합니다. |
