자유곡선에 곡률 제어 추가

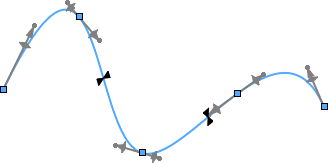

곡률 제어를 추가하는 방법

  1. 스케치 편집 모드에서 자유곡선을 선택합니다.
  2. 곡률 제어 추가 Tool_Add_Curvature_Control_Spline_Tools.gif(자유곡선 도구 도구 모음) 또는 도구 > 자유곡선 도구 > 곡률 제어 추가을(를) 클릭하여 새 곡률 제어 포인터를 표시합니다.
  3. 핸들을 끕니다.
    곡률 제어 포인터를 끌면, 굴곡점을 지났다는 표시가 됩니다. 굴곡점을 표시하려면, 오른쪽 클릭하고 굴곡점 표시 Tool_Show_Inflection_Points_Spline_Tools.gif를 선택합니다.
  4. 클릭하여 핸들을 배치합니다
  5. 곡률 제어 포인터의 원구를 선택하고 벡터 핸들 방향으로 끌어 곡률 반경을 조절합니다.
    비디오: 곡률 제어 추가
  6. PM_OK.gif를 클릭합니다.
