메이트 제어기에서 위치로 끌어오기

메이트 제어기에서 부품을 위치로 끌어올 수 있습니다.

1. PropertyManager에서 다음 중 하나를 실행합니다.
   • 모든 메이트를 구속됨으로 설정 을 클릭합니다.
   • 하나 이상의 개별 메이트에 대해 숫자 입력 상자 오른쪽에 있는 이 메이트를 구속됨으로 설정 을 클릭합니다.

   메이트 상태	설명
   구속	메이트 상자의 값은 그래픽 영역에서 부품의 위치를 구속합니다.
   구속 치수	메이트 상자의 값은 그래픽 영역에서 부품을 끄는 위치에 따라 구속됩니다.

2. 그래픽 영역에서 부품을 앞/뒤로 끕니다.
   메이트의 전체 값 범위 내에서 부품을 끌 수 있습니다. 부품을 끌면 다음을 확인할 수 있습니다.

   • PropertyManager에서 구속된 메이트 값이 변경됩니다.

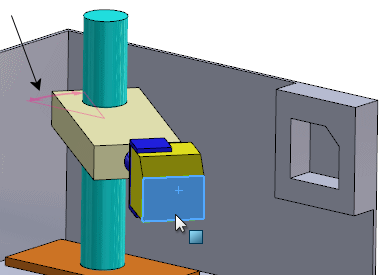

   • 그래픽 영역에서 화살표는 메이트에서 허용하는 자유도를 나타냅니다.


3. 부품을 원하는 위치로 끕니다.



4. 위치 추가 를 클릭하고 이름을 입력한 다음 확인을 클릭합니다.
