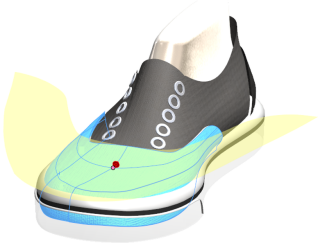

예제 - 곡면 전개

곡면을 전개하는 방법:

  1. 열린 파트에서 전개 (곡면 도구 모음) 또는 삽입 > 곡면 > 전개를 클릭합니다.
    전개 PropertyManager가 표시됩니다.
  2. 그래픽 영역 또는 FeatureManager 디자인 트리에서 면을 선택합니다.

  3. 그런 다음 꼭짓점을 선택합니다.

    전개 곡면의 미리보기가 나타납니다.

  4. PropertyManager에서 릴리프 컷을 클릭합니다.

    전개 곡면에서 응력을 완화하기 위해 곡선 또는 스케치를 컷으로 선택할 수 있습니다. 이 예제에서는 스케치 요소가 모서리에 수직입니다.

    릴리프 컷을 포함할지 여부를 선택할 수도 있습니다.

  5. 추가 스케치 요소, 곡선 및 선을 전개 곡면으로 바꿀 수 있습니다. 그러나 전개 곡면 피처에서 스케치를 수정할 수는 없습니다. 다른 스케치에서 요소를 사용하려면 요소 변환 도구를 사용합니다.

  6. 변형 플롯을 추가하려면 그래픽 영역에서 전개 곡면을 오른쪽 클릭하고 변형 플롯을 선택합니다.
