스케치에서와 마찬가지로 도면에 그림을(파일 형식: bmp, .gif, .jpg, .jpeg, .tif, .wmf)을 삽입할 수 있습니다.
- 스케치 그림
(스케치 도구 모음) 또는 을 클릭합니다.
- 대화 상자에서 이미지 파일을 찾아 열기를 클릭합니다.
- 스케치 그림 PropertyManager에서 옵션을 선택하고
을 클릭합니다.
이미지는 도면의 (0,0) 위치(왼쪽 하단)에 (0,0) 좌표로 삽입됩니다.
- 그래픽 영역에서 이미지를 끌고 크기를 바꿀 수 있습니다.
- 또한, 스케치 그림 PropertyManager에서 이미지의 위치, 크기, 회전, 투명도 등을 변경 할 수 있습니다.
- PropertyManager를 열기 위해, 이미지를 더블 클릭합니다.

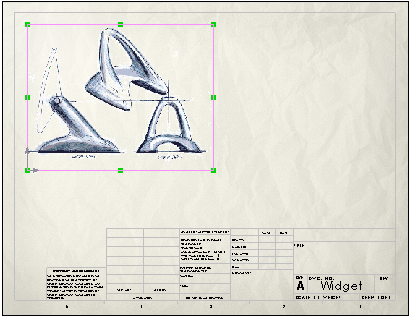

예: 도면에서 스케치 그림 사용
