부품 미리보기 창에서 메이트 부품 미리 보기

부품 미리보기 창을 사용하면 메이트할 항목을 쉽게 선택할 수 있습니다. 부품 미리보기 창에서 부품을 보는 경우, 어셈블리의 나머지 부분에서 개별적으로 부품 보기를 확대/축소하고 회전할 수 있습니다.

1. 메이트할 부품이 포함된 어셈블리를 엽니다.

2. 부품 미리보기 창에서 보려는 부품을 선택합니다.

3. 다음 중 하나를 클릭합니다.
   • 부품 미리보기 창 (상황별 도구 모음).
   • 부품 미리보기 창 (어셈블리 도구 모음).
   • 도구 > 부품 > 미리보기 창
   부품 미리보기 창이 열리고 선택한 부품이 표시됩니다.


4. 부품 미리보기 창에서 다음을 수행합니다.
   1. 뷰를 확대하고 회전합니다.

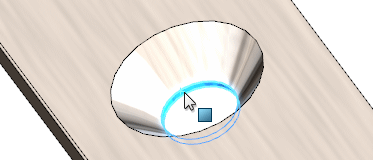

   2. 메이트할 항목을 선택합니다.

5. 기본 창에서 메이트할 두 번째 항목을 Ctrl 키를 누른 상태로 선택합니다.

6. 추가할 메이트 유형을 선택합니다.
   이 예제에서 구멍 벽과 리벳의 배럴 사이에 동심 메이트가 추가됩니다.
   메이트가 완료됩니다.
7. 미리보기 종료를 클릭합니다.
