메시에서 곡면 생성 피처 작성

메시에서 곡면 생성 도구를 사용하면 *.stl, *.obj, *.off, *.ply, *.ply2 또는 *.3MF 파일에서 불러온 메시 개체를 조작하여 곡면과 솔리드를 작성할 수 있습니다.

1. 도구 > 옵션 > 불러오기 를 클릭합니다.
   1. 파일 형식으로 STL/OBJ/OFF/PLY/PLY2를 선택합니다.
   2. 메시 바디 옵션 아래에서 모든 옵션을 선택 취소합니다.
   3. 불러올 형식 아래에서 그래픽 바디를 클릭합니다.
   4. 확인을 클릭합니다.

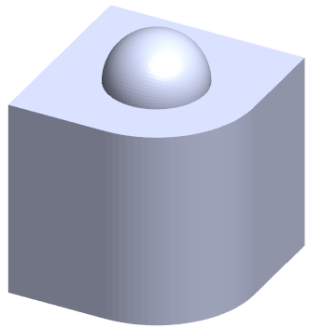

2. 파일 > 열기를 클릭하고 메시 파일을 찾습니다.



3. 삽입 > 곡면 > 메시에서 곡면 생성을 클릭합니다.
4. 다면체에서 다음을 수행합니다.
   1. 자세한 도움말을 표시하지 않으려면 동적 도움말을 선택 해제합니다.
   2. 곡면 유형으로 작성할 곡면의 유형을 선택합니다. 평면 , 원구형 , 원통형 또는 원추형 곡면을 선택할 수 있습니다.
   3. 그래픽 영역을 오른쪽 클릭하고 선택 도구 > 선택 다면체 페인팅을 클릭합니다.

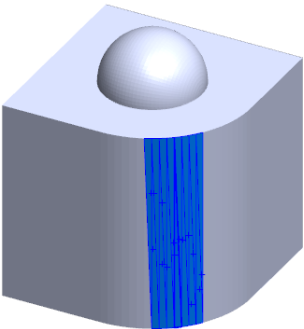

   4. 마우스 왼쪽 버튼을 누른 채 포인터를 끌어서 다면체를 선택합니다. 원 선택 영역과 교차하는 다면체가 강조 표시됩니다. 슬라이더를 이동하거나 위쪽 또는 아래쪽 화살표를 클릭하여 원 선택 영역의 반경을 조정할 수 있습니다.



   5. 다면체를 선택 해제하려면 Alt 키를 누른 채 마우스 왼쪽 버튼을 누르고 제거하려는 다면체 위로 포인터를 끕니다.
   6. 를 클릭합니다.
5. 작성하는 곡면에 더 적은 수의 메시 다면체가 포함되도록 다면체 공차 슬라이더를 조정합니다.
   슬라이더를 왼쪽으로 이동하면 공차가 완화되고 슬라이더를 오른쪽으로 이동하면 공차가 강화됩니다. 예를 들어, 평면을 작성하는 경우 3개의 다면체가 있는데 한 다면체가 다른 두 다면체 쪽으로 약간 기울어져 있다면 완화된 공차의 경우 평면에 각진 다면체를 포함하고 강화된 공차의 경우 제외합니다.
6. 곡면 크기 연장 설정을 사용하여 선택한 다면체 및 지오메트리 형상에 맞게 곡면 바디의 연장을 지정합니다.
7. PropertyManager에서 계산을 클릭합니다.

   그래픽 영역에 곡면 바디의 미리보기가 표시됩니다.



8. 을 클릭합니다.

   FeatureManager 디자인 트리에 메시에서 곡면 생성 피처가 추가됩니다.
