| Pozycja osi |
Definiuje pozycję helisy. Określić punkt bazowy osi i punkt końcowy. |
| Promień bazy lub Średnica bazy |
Definiuje bazę helisy (okrąg helisy przy widoku z góry) poprzez określenie promienia lub średnicy bazy. |
| Promień górny lub Średnica górna |
Definiuje górny okrąg helisy poprzez górny promień lub średnicę. Wartości promienia ani średnicy góry i bazy nie mogą wynosić zero. - Aby utworzyć helisę cylindryczną, należy określić taką samą wartość dla promienia bazy (lub średnicy) i górnego promienia (lub średnicy).
- Aby utworzyć helisę stożkową, należy określić różne wartości dla promienia bazy (lub średnicy) i górnego promienia (lub średnicy).
|
| Wysokość |
Definiuje wysokość helisy oraz kierunek na osi Z. - Wartość dodatnia. Tworzy helisę (spiralę) w kierunku dodatnim osi Z.
- 0 (zero). Tworzy spiralę 2D.
- Wartość ujemna. Tworzy helisę (spiralę) w kierunku ujemnym osi Z.
|
| Obroty |
Określa liczbę obrotów helisy. Po określeniu wysokości polecenie narysuje zdefiniowaną liczbę obrotów, które zostaną równomiernie rozmieszczone. |
| Skok |
Określa odległość między dwoma obrotami mierzoną wzdłuż osi helisy. W przypadku określenia skoku liczba obrotów jest automatycznie obliczana. Im większy skok, tym mniejsza liczba obrotów. |
| Kierunek
|

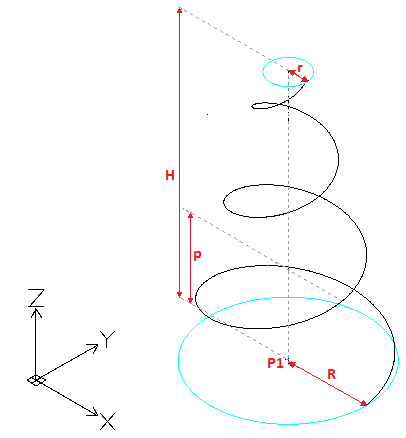

Definiuje kierunek, w którym helisa będzie skręcona: zgodnie z kierunkiem ruchu wskazówek zegara (CW) lub przeciwnie do kierunku ruchu wskazówek zegara (CCW). - P1 - pozycja osi
- R - promień bazowy
- r – promień górny
- H - wysokość
- p - skok
Liczba obrotów = 3
|
