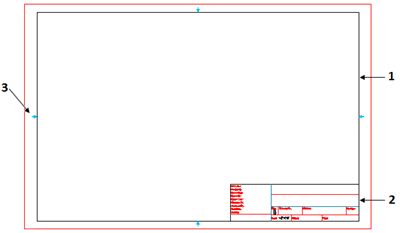

Dodawanie ramek i bloków tytułowych do rysunków

W dowolnym stanie procesu projektowania można dodać do rysunków ramki i bloki tytułowe zarówno w trybie modelu, jak i arkusza.

1. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć Mechaniczny > Ramka > Wstaw.
   • W menu kliknąć Mechaniczny > Ramka > Wstaw.
   • Wpisać TB_Frame.
2. W oknie dialogowym Toolbox — ramka i blok tytułowy określić rozmiar ramki i blok tytułowy.
   Domyślnie można określić tylko rozmiary ramki i bloki tytułowe z aktywnego standardu. Jeśli chcemy skorzystać z rozmiaru ramki i bloku tytułowego z innego standardu, należy wybrać opcję Pokaż wszystkie standardy. Na liście Standard wyświetlane są wszystkie dostępne standardy rysunku i można wybrać ramki oraz bloki tytułowe z innych standardów.
3. Wykonać jedną z następujących czynności:

   Opcja	Opis
   Określić skalę wstawienia.	W obszarze Skala wybrać następujące ustawienia: Na liście Skala określić skalę, która ma być używana podczas wstawiania ramki. Na liście wyświetlane są wszystkie dostępne skale. Na stronie Opcje systemu można dodać nowe dostosowane skale w oknie dialogowym Opcje. Można także kliknąć opcję Użyj domyślnej listy skal, aby użyć dostosowanych skal, np. 1:4, 1:2, które pojawią się na liście skal po wybraniu tej opcji. Wykonaj przeskalowanie. Dostosowuje elementy tekstu i wymiary zgodnie z nową skalą. Jeśli skala jest inna niż 1:1, po wstawieniu ramki trzeba określić elementy do przeskalowania. Po kliknięciu OK ramka jest dołączana do kursora i można ją umieścić w obszarze graficznym.
   Określić obszar ramki.	Kliknąć Określ obszar. W obszarze graficznym określić dwa punkty diagonalne definiujące prostokąt dla ramki z blokiem tytułowym. Kliknąć OK. Rozmiary ramki i bloku tytułowego są zmieniane w celu dopasowania określonego prostokątnego obszaru, po czym są one wstawiane. Skala obliczana jest automatycznie. Nie można określić obszaru ramki w trybie arkusza.

4. Określić wartości atrybutów bloku w oknie dialogowym Edytuj wartości atrybutów bloku.
5. Kliknąć OK.
   Ramka i blok tytułowy z określonymi wartościami są wstawiane.
6. Jeśli wybrano opcję Wykonaj przeskalowanie, wybrać elementy tekstu i wymiary do przeskalowania i nacisnąć klawisz Enter.
   Elementy zostały przeskalowane. Ich położenie nie zmienia się.
