Rzeczywistość wirtualna

Wideo: Nowe funkcje w SOLIDWORKS 2020 — eDrawings VR

Technologia rzeczywistości wirtualnej (VR) pozwala oglądać modele w skali 1:1.

Używając gogli VR HTC VIVE™ lub VIVE Pro™, można obchodzić model dookoła i przechodzić przez niego w rzeczywistości wirtualnej. Można sprawdzić każdą część złożenia i rozbierać złożenia po jednej części.

Rzeczywistość wirtualną w programie eDrawings obsługują komputery z systemem Microsoft Windows® 10 w wersji 1709 lub nowszej i oprogramowaniem Valve SteamVR™.

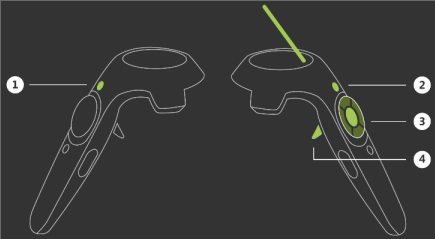

Interakcja za pomocą kontrolera

Kontroler obsługuje dodatkowe funkcje interakcji z modelami.

Przycisk Funkcjonalność
Pozwala utworzyć widok rozstrzelony za pomocą kontrolera trzymanego w ręce niedominującej (lewej u osób praworęcznych).
Resetuje widok i model.
Skaluje/obraca komponent. Po wybraniu komponentu (przycisk 4) i przytrzymaniu przycisku 3 skalowanie lub obracanie odbywa się w sposób ciągły. W poprzedniej wersji skalowanie lub obracanie wymagało wielokrotnego klikania.
  • Umieszcza komponent.
  • Zmienia skalę.
  • Obraca komponent.

Jeśli komponent nie został wybrany, przycisk 3 wirtualnie przenosi użytkownika do lokalizacji wskazywanej kontrolerem trzymanym w ręce dominującej (prawej u osób praworęcznych).
Pozwala wybrać komponent jednym kliknięciem. Można skupić się na manipulowaniu komponentem za pomocą przycisku 3 — nie ma potrzeby przytrzymywania przycisku 4. Ponowne kliknięcie przycisku 4 powoduje powrót komponentu do pierwotnej pozycji. W poprzedniej wersji konieczne było przytrzymywanie przycisku 4, aby komponent był stale wybrany.

Niestandardowe środowiska podłogi i nieba

Dodając pliki obrazów, można tworzyć niestandardowe środowiska podłogi i nieba w rzeczywistości wirtualnej. Wymagania obejmują:
  • Podłoga: pliki muszą mieć format .png lub .jpg.
  • Niebo: pliki w równoodległościowym formacie .png lub .jpg. Niebo musi mieć odwzorowanie równoodległościowe. Obrazy muszą mieć współczynnik kształtu 2:1. Mapy sześcienne nie są obsługiwane.

Aby dodać pliki obrazów niestandardowej podłogi i nieba, należy kliknąć Opcje VR (jeśli model VR jest otwarty) lub kliknąć kolejno Narzędzia > Opcje VR. W oknie dialogowym należy przejść do folderu zawierającego pliki obrazów i kliknąć OK.

Podłoga Niebo

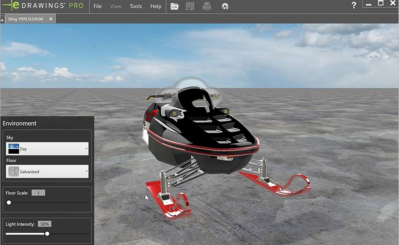

Okienko Środowisko

W okienku Środowisko można zmienić parametr Skala podłogi.

Jakość obrazu

Jakość obrazu w VR uległa poprawie:
  • Anty-aliasing całego ekranu
  • Większe odległości rysowania
  • Realistyczne odbicia i przezroczystości na modelach


2019


2020

Wyświetlanie modelu

Można wyświetlać modele z funkcją:
  • Okluzja otoczenia
  • Dynamiczne cienie
  • Wyglądy inne niż RealView

Otwieranie modeli

W programie eDrawings można otworzyć wiele modeli w rzeczywistości wirtualnej (VR). Mimo że w goglach VR można wyświetlać tylko jeden model naraz, można przełączać się pomiędzy modelami na pulpicie. W programie mogą być otwarte albo dokumenty VR, albo dokumenty innego typu — nie jednocześnie. Aby przełączyć się pomiędzy dokumentami VR i innymi, należy zamknąć wszystkie aktualnie otwarte dokumenty w programie eDrawings.

Komunikaty ostrzegawcze

Komunikaty ostrzegawcze ułatwiają prawidłowe korzystanie z rzeczywistości wirtualnej. Są wyświetlane w następujących sytuacjach:
  • W momencie kliknięcia przycisku Odtwórz w celu wyświetlenia modelu w goglach VR laptop nie jest podłączony do ładowarki.
  • Gogle VR nie są podłączone.
