Na face plana

Só é possível usar essa opção quando toda as faces selecionadas são planas. Cada face pode estar em um plano diferente. Cada face é restrita em relação a suas próprias direções (Direção 1, Direção 2 e Normal).

Atributo	Valor
Possíveis DOFs para malhas sólidas	3 translações
Possíveis DOFs para malhas de casca	3 translações e 3 rotações
Possíveis DOFs para treliças	3 translações
Símbolo 3D	conversão rotação
Entidades selecionáveis	Somente faces planas
Translações	Ao longo da face na direção 1 Ao longo da face na direção 2 Normal à face
Rotações (somente para cascas)	Em relação à face na direção 1 Em relação à face na direção 2 Em relação normal à face

Exemplo

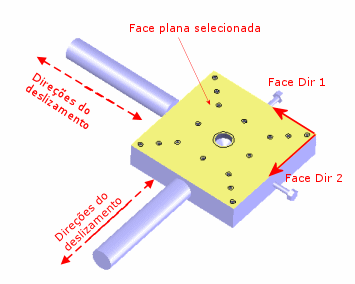

A face plana selecionada (mostrada em amarelo) só pode deslizar nas direções mostradas pelas setas tracejadas vermelhas, ao longo da direção Dir 1 da face. Definir as outras duas direções (Dir 2 e Normal) como zero força esta condição.

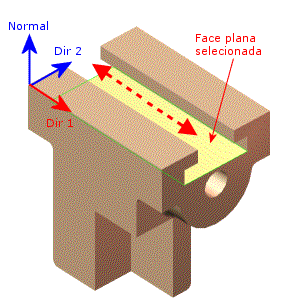

A face plana selecionada (mostrada em amarelo) pode deslizar ao longo da Face na Dir 1 e da Face na Dir 2. Defina o movimento normal como zero força esta condição.
A mesa mostrada acima está livre para se mover sobre o solo (setas vermelhas tracejadas), mas não é permitido nenhum movimento na direção normal (seta sólida azul).	As faces planas selecionadas (mostradas em amarelo) podem deslizar livremente ao longo de Dir 1 e Dir 2 das faces selecionadas, e estão restritas na direção Normal.

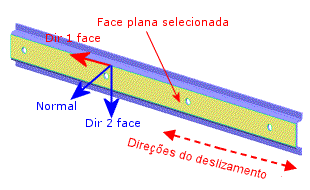

A barra deslizante interna está livre para deslizar nas direções mostradas pelas setas tracejadas.	Use o tipo de restrição Na face plana para especificar deslocamento zero ao longo das direções Face Dir 2 e Normal à face.
