O SOLIDWORKS FloXpress é um aplicativo para cálculo da dinâmica dos fluidos que passam através dos modelos de peças ou montagens. Com base no campo de velocidade calculado, você pode descobrir as áreas problemáticas do seu projeto e melhorá-las antes de fabricar qualquer peça.
Para executar o tutorial do SOLIDWORKS FloXpress, clique em .
O Assistente do SOLIDWORKS FloXpress orienta através destas etapas:
-
Bem-vindo. Fornece uma visão geral das funcionalidades. Você deve fechar todas as aberturas das cavidades com tampas.
- Para criar tampas em montagens, crie uma nova peça para cobrir totalmente as aberturas de entrada e de saída.
- Para criar tampas em peças, crie recursos sólidos para cobrir totalmente as aberturas.
As tampas precisam consistir de um recurso sólido, como uma extrusão. Superfícies não são válidas como tampas.
-
Verificar geometria. O SOLIDWORKS FloXpress pode calcular o fluxo do fluido em uma única cavidade interna do modelo. O software verifica a geometria e o avisa se esse requisito não for atendido.
-
Selecionar um fluido. Especifique o fluxo do fluido através do modelo. Não é possível usar simultaneamente fluidos diferentes.
- Definir os limites do modelo que fecham uma única cavidade interna:
-
Definir a entrada do fluxo. Selecione a face onde aplicar as condições e parâmetros de limite de entrada.
-
Definir a saída do fluxo. Selecione a face onde aplicar as condições e parâmetros de limite de saída.
-
Solucionar o modelo. Defina a solução do resultado e analise o modelo.
-

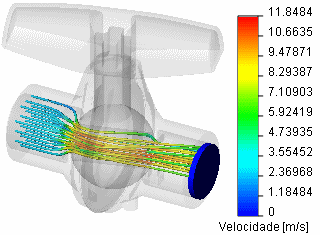

Veja os resultados da medição. Visualize os resultados da análise e gere um relatório.
Dicas para navegação no Assistente:
- Clique em
e em
nos PropertyManagers para navegar pelo processo.
- Se você clicar em
em qualquer PropertyManager, o FloXpress fecha a análise e salva os dados dentro do modelo. Quando você abrir o modelo novamente e iniciar o FloXpress, suas definições ainda serão as mesmas.
- Se você pressionar Esc ou clicar em
em qualquer PropertyManager, a análise será encerrada sem salvar os dados.
- Quando a análise estiver concluída, o FloXpress automaticamente salvará os resultados no modelo. Na próxima vez que você abrir o modelo e iniciar o FloXpress, o PropertyManager de Exibir os resultados será aberto automaticamente.
