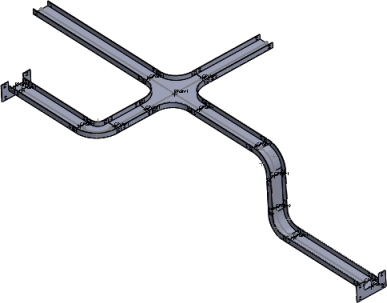

Criação de uma bandeja de cabos ou canaleta Para criar uma bandeja de cabos ou canaleta: Siga um destes procedimentos:Insira o seguinte na montagem principal ao clicar em Inserir componente (barra de ferramentas Montagem) ou ao arrastá-los da Biblioteca de projetos, do File Explorer, de uma janela com uma peça aberta ou do Windows Explorer. Inicie uma rota criando um ponto de conexão em um plano. Clique no comando Iniciar no ponto da barra de ferramentas de Rota (rotas definidas pelo usuário). O componente onde a rota começa permanece como parte da montagem principal e não é incluído como peça da submontagem de rota. Inserir acessórios da bandeja de cabos para criar uma montagem de bandeja de cabos. Defina as opções no PropertyManager de Propriedades da rota e clique em . A nova submontagem de rota aparece na árvore de projeto do FeatureManager como [Bandeja de cabos <n>-<assembly_name>]. Se a ordem das etapas for invertida na etapa dois acima, o nome da nova submontagem de rota é [Chicote <n>-<assembly_name>]. Você também pode criar canaletas elétricas usando este procedimento. Tópico paiDutos elétricos, entroncamento e bandeja de cabos Criação de uma rota para conectores através da bandeja de cabos Criação de uma rota elétrica através da bandeja de cabos ou canaleta Edição de fios em uma bandeja de cabos ou rota de canaleta
