Alterar as configurações de exibição de uma peça

Você pode alterar a aparência e a transparência das peças. Para corpos sólidos e de superfície, você também pode alterar o modo de exibição (por exemplo, estrutura de arame ou sombreado) e a visibilidade da peça.

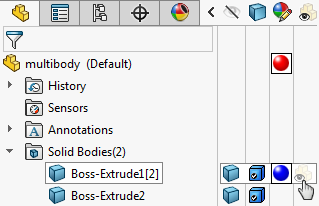

1. Clique em no topo da árvore de projeto do FeatureManager.
   O painel de exibição aparece à direita da árvore de projeto do FeatureManager.


2. Em uma peça com múltiplos corpos, para alterar as configurações de exibição de um corpo específico, expanda a pasta Corpos sólidos.
3. Posicione o ponteiro no painel de exibição para ativar uma linha.
   O recurso ou corpo é realçado na área de gráficos.

4. Execute uma destas ações:
   • Clique com o botão direito e selecione uma configuração de exibição no menu instantâneo.
   • Clique na coluna da configuração que deseja alterar.

     Para as configurações Ocultar/Exibir e Transparência, clicar ativa e desativa as configurações.

     Transparência selecionada para placas

     A configuração Ocultar/Exibir é Ocultar para a linha intermediária dos tubos

     Para as configurações Modo de exibição e Aparência, um menu instantâneo mostra as definições possíveis.

     • As configurações de Modo de exibição são:
       • Estrutura de arame
       • Linhas ocultas visíveis
       • Linhas ocultas removidas
       • Sombreado com arestas
       • Sombreado
       • Exibição predeterminada Uma marca de verificação no canto do ícone de um modo de exibição (por exemplo, ) indica o modo de exibição predeterminado. O monitor usa esse modo inicialmente. Selecione um modo de exibição no Painel de exibição para substituir essa configuração.
       Você pode alterar o modo de exibição predeterminado usando o flyout Estilo de exibição na barra transparente Exibir.

       O Modo de exibição é Estrutura de arame para tubos pequenos

     • As configurações de Aparência são:
       • Aparência - Exibe o PropertyManager de Aparências, onde você pode adicionar e editar aparências
       • Remover aparência - Remove a aparência do recurso ou corpo sólido selecionado
       • Remover todas as aparências de peças de nome_da_peça - Remove todas as aparências de todas as referências, incluindo a definida no nível da peça

       Aparência definida para tubos grandes e pequenos	Todas as aparências das peças foram removidas
