Criação de uma rosca de corte

Você pode selecionar qualquer forma ou tamanho em um perfil de rosca. O diâmetro de um furo ou eixo não determina o perfil da rosca.

1. Abra um modelo com uma peça cilíndrica e clique em Inserir > Recursos > Rosca .



2. Na área de gráficos, selecione uma aresta circular.
3. No PropertyManager, em Especificação, defina valores para o seguinte:
   1. Para Tipo, selecione Matriz métrica.
   2. Defina o Tamanho como M6x1.0.
4. Para Método de rosca, clique em Cortar rosca.

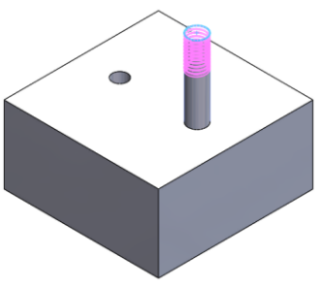

   A cor da visualização varia dependendo da Configuração de esquemas de cores nas Opções do sistema, em Gráficos temporários, Remover material e Adicionar material.

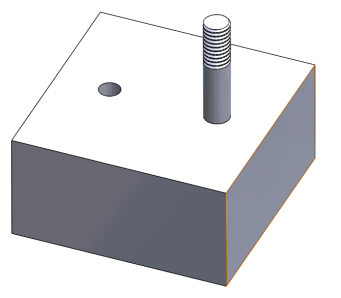

   As cores padrão são rosa para uma rosca de corte e verde para uma rosca de extrusão.

5. Definir a posição inicial do Local da rosca:
   1. Clique em Offset.
   2. Clique em Inverter direção .
   3. Defina Distância de offset como 1,00 mm.

   O contorno do esboço está sempre localizado no plano frontal.

6. Em Condição final, clique em Manter comprimento da rosca.

   Essa opção mantém a rosca a um comprimento constante a partir da superfície inicial.

7. Clique em .
