Criar e posicionar instâncias de furo avançado

Para criar e posicionar instâncias de furo avançado:

  1. No PropertyManager, selecione a guia Posições.
    Você pode selecionar vários pontos ou usar um esboço para criar vários furos.
    Se você se esquecer de selecionar a guia Posições e clicar em , o software solicita que você selecione um ponto na face para localizar o furo. Clique em OK no prompt para abrir a guia Posições e a barra de ferramentas Esboço.
  2. Clique em Retângulo central (barra de ferramentas Esboço) e esboce um retângulo, usando a origem do esboço na face como o centro.
  3. Clique em para fechar o PropertyManager do Retângulo central e retornar ao PropertyManager da Posição do furo.

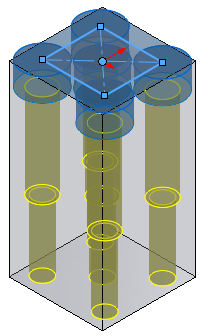

    O software cria cinco instâncias do furo, incluindo um ponto de esboço na origem selecionada. Você deve remover a instância central.

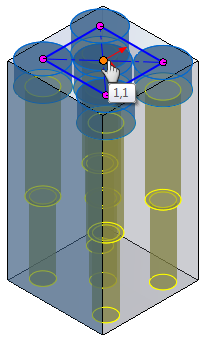

  4. Em Instâncias a ignorar, selecione o orbe da instância central a para remover apenas esta instância da visualização.
    Em Opções de esboço, você pode selecionar Criar instâncias na geometria de construção para criar instâncias usando a geometria de construção.
