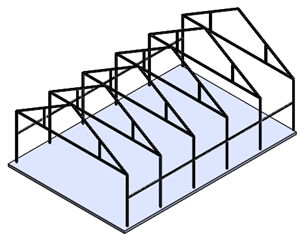

Adicionando um recurso do sistema de estrutura a um recurso existente

  1. Clique em Inserir > Sistema estrutural > Sistema estrutural .
  2. Clique em Inserir > Sistema estrutural > Membro secundário .
  3. Clique em Pino na parte superior do PropertyManager.
  4. Clique na guia Perfil e defina o seguinte:
    1. Para Padrão, selecione Iso.
    2. Para Tipo, selecione tubo quadrado.
    3. Para Tamanho, selecione 80 x 80 x 5.
  5. Clique na guia Membro e, em Tipo de membro secundário, clique em Membro do plano de suporte .

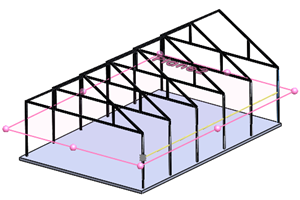

  6. Clique em Plano de suporte e, na árvore de projeto do FeatureManager do flyout, selecione Plane2.

  7. Clique em Parâmetros de membro e clique em Elo de corrente .
  8. Na área de gráficos, clique em Orientação para a direita (barra de ferramentas Visualização imediata).

  9. Clique em cada um dos membros verticais e depois em .

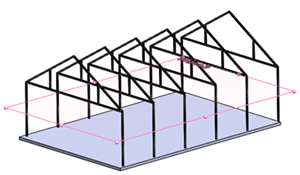

    Uma linha de membros secundários é exibida ao longo do lado direito do modelo.

  10. Clique com o botão direito do mouse em Parâmetros de membro e clique em Limpar seleções.
  11. Na área de gráficos, clique em Orientação à esquerda (barra de ferramentas Visualização imediata) e repita as etapas de 6 a 9 para gerar outra linha de membros secundários.
  12. Libere o PropertyManager e clique em .
  13. Clique em Sistema estrutural no Canto de confirmação para sair do modo Sistema estrutural.
  14. No PropertyManager de Gerenciamento de cantos, clique em .
