Em desenhos, você pode adicionar chamadas de representação de rosca a representações de rosca externas.
A chamada de rosca é definida no recurso Representação de rosca da peça ou montagem de origem. Use a ferramenta Dimensão inteligente para adicionar a chamada a uma vista lateral ou de seção da rosca externa.
Para adicionar a chamada:
- Clique em Dimensão Inteligente
(barra de ferramentas Dimensões/Relações) ou em .

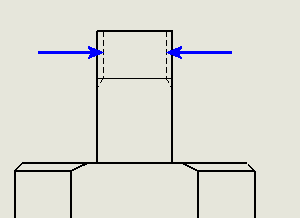

- Selecione as duas arestas de silhueta da representação de rosca.
O ponteiro muda para
quando estiver sobre uma aresta de silhueta ou uma representação de rosca.
- Clique para inserir a dimensão.

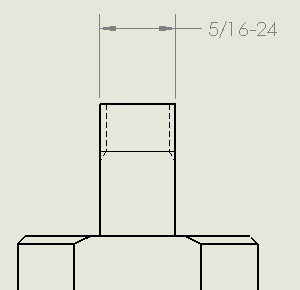

A chamada de rosca se conecta à geometria externa do cilindro.
