Criando um padrão linear de um recurso do sistema de estrutura

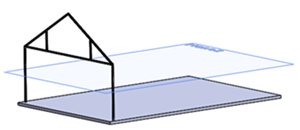

  1. Abra system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2020\samples\whatsnew\structure_system\shed.SLDPRT.

  2. Clique em Inserir > Padrão/Espelhar > Padrão Linear.
  3. No PropertyManager, na Direção 1:
    1. Na Direção padrão , selecione a borda mostrada na área de gráficos.

    2. Selecione a referência "até".
    3. Clique em Geometria de referência e, na área de gráficos, gire o modelo e selecione a face mostrada.

    4. Em Espaçamento , insira 10 mm.
    5. Clique em Número de instâncias e digite 6.

  5. No PropertyManager, clique em Corpos e clique em Sistema de estrutura para padrão .
  6. Na árvore de projetos do FeatureManager do flyout, clique em Sistema de estrutura1.
  7. Clique em .

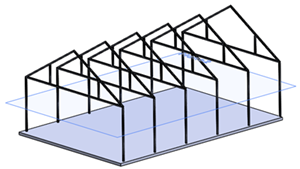

O modelo adiciona seis instâncias do quadro.
