Вкладка Спецификация - Именованная спецификация

Используйте вкладку Спецификация для просмотра именованных спецификаций. Именованные спецификации могут быть сохранены с использованием расчетных спецификаций и спецификаций SOLIDWORKS.

Чтобы отобразить расчетную спецификацию:

В локальном хранилище файла выберите сборку или чертеж SOLIDWORKS. На вкладке Спецификация для Спецификация выберите именованную спецификацию со значком или именованную спецификацию SOLIDWORKS со значком .

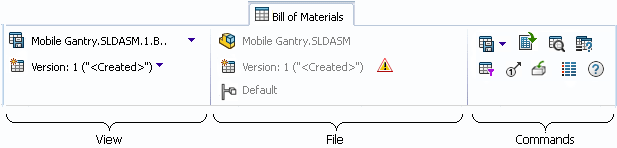

Вид

Информация об именованной спецификации.

Спецификация Тип спецификации. Выберите именованную спецификацию или именованную спецификацию SOLIDWORKS .
  Версия спецификации Версия текущей спецификации.

Файл

Информация о файле, ассоциированном с именованной спецификацией.

Источник (Только для чтения) Сборка или чертеж, ассоциированные с именованной спецификацией.
Версия источника (Только для чтения) Версия ассоциированного файла.

Значок Обновить версию источника в конце текстового поля отображается как , если существует более новая версия исходного файла, и можно обновить данные именованной спецификации для соответствия этой версии.

Значок Обновить версию источника отображается как , если именованная спецификация связана с перезаписанной версией исходного файла.

Если значок отображается следующим способом - , то именованная спецификация основана на новейшей версии исходного файла.
Конфигурация (Только для чтения) Конфигурация ассоциированного файла.

Команды

Всплывающая панель Сохранить Выберите Сохранить, чтобы сохранить спецификацию, или Сохранить как, чтобы сохранить новую именованную спецификацию.
Открыть как файл CSV Открывает спецификацию в программе Excel в виде файла с разделением запятыми.
Переключить вид Переключается между просмотром спецификации и просмотром файла.
Поиск Проводит поиск текстовой строки в спецификации.
Сравнить Изменяет компоновку вкладки "Спецификация", позволяя выбрать вторую спецификацию для сравнения.
Фильтр Открывает диалоговое окно Фильтр, где можно указать содержимое спецификации для просмотра.
Номера позиций Открывает диалоговое окно Номера позиций
Номера позиций не могут быть добавлены в именованные спецификации SOLIDWORKS.
Разрегистрировать
Регистрация
Справка

Свойства таблицы спецификаций

Именованные спецификации имеют ту же конфигурацию столбцов, что и спецификации, из которых они получаются. Данные столбцы спецификации отображаются по умолчанию. Возможно, администратор настроил шаблон спецификации с другим отображением столбцов.

Имя файла Имя файла компонента сборки.
Конфигурация Имя конфигурации сборки.
Обозначение детали Обозначение детали, указанное в компоненте.
Кол-во Количество компонентов для данной конфигурации.
Состояние Состояние файла компонента в SOLIDWORKS PDM.
Описание Описание компонента в файле.
Редакция Номер редакции файла компонента в SOLIDWORKS PDM.

Контекстные меню

Контекстные меню в таблице спецификаций упрощают редактирование именованных спецификаций.

Правой кнопкой мыши щелкните заголовок столбца для получения доступа к командам, которые можно использовать для изменения компоновки столбца.

Однако, т.к. Вы не знаете точное время, когда компонент достигает это положение перед расчетом движения, Вы не можете определить время изменения значения двигателя. Позволяет вставлять столбцы, выбирая Столбец справа или Столбец слева.
Скрыть столбец Скрыть выбранный столбец.
Отобразить столбец Показывает список скрытых столбцов и отображает выбранный столбец.
Отобразить все Отобразить все скрытые столбцы.
Обновить столбец Отображается диалоговое окно Обновить спецификацию, в котором можно изменить имя, выравнивание и ширину выбранного столбца по умолчанию.
Удалить столбец Удаление столбца, добавленного в спецификацию.

Добавленные столбцы определяются с помощью .

Правой кнопкой мыши щелкните в списке спецификаций, чтобы выбрать файл и отобразить описанные ниже команды.

Перейти в новое окно Открывает новое окно Проводника с файлом, который задается в качестве выбранного файла на верхней панели нового окна.
Перейти к Передает управление в верхний раздел правой панели для выбранного файла. Если выбранный файл является чертежом или сборкой, отображается спецификация файла.
Однако, т.к. Вы не знаете точное время, когда компонент достигает это положение перед расчетом движения, Вы не можете определить время изменения значения двигателя. Вставка пустых строк в спецификацию:
  • Строка сверху вставляет строку над выбранной, на том же уровне в порядке построения.
  • Строка снизу вставляет строку под выбранной, на том же уровне в порядке построения.
  • Дочерняя строка вставляет строку под выбранной, в качестве дочерней к выбранной строке.
Копия Копирование выбранной строки.
Вставить Если строка скопирована, вставляет ее в том месте, где находится курсор.
Удалить Удаление выбранной строки.

Доступно только для добавленных Вами строк.

Скрыть строку Скрыть выбранную строку.
Показать скрытую строку Показывает список скрытых строк и отображает выбранную строку.
Отобразить все Отобразить все скрытые строки.
Для именованной зарегистрированной спецификации можно использовать другие файловые команды, которые основаны на разрешениях и настройке контекстного меню файла.
Изменить размер предварительного просмотра миниатюр Изменяет размер предварительного просмотра миниатюр Малый, Средний или Большой. По умолчанию выбран Средний.
При выборе размера в одной таблице SOLIDWORKS PDM устанавливает одинаковый размер в применимых таблицах и на вкладках. Предварительный просмотр миниатюр для файлов, созданных не в SOLIDWORKS, при выборе варианта Средний или Большой может быть нечетким.
