Пользователи приложений SOLIDWORKS 3DEXPERIENCE могут сохранять проекты в формате .SLDXML. На основе данных, сохраненных в этих файлах .SLDXML, можно создавать детали и сборки SOLIDWORKS.
Считать данные из файлов .SLDXML в файлы SOLIDWORKS можно двумя способами:
- Откройте файл .SLDXML в программе SOLIDWORKS и считайте следующие данные в файл новой детали или сборки SOLIDWORKS:
- Геометрия 3D-модели
- Структура сборки
- Назначенные геометрии цвета
Структура сборки появляется в дереве конструирования SOLIDWORKS FeatureManager с цветами, представленными в состоянии отображения модели.
- Используйте расширенный обмен данными SLDXML с добавлением SOLIDWORKS 3DEXPERIENCE Smartlink. Это добавление позволяет считывать дополнительные данные из проектов, созданных с помощью приложений SOLIDWORKS 3DEXPERIENCE. С помощью этих данных можно создавать:
- Эскизы
- Сопряжения в сборках
- Блоки эскизов на основе объектов эскизов

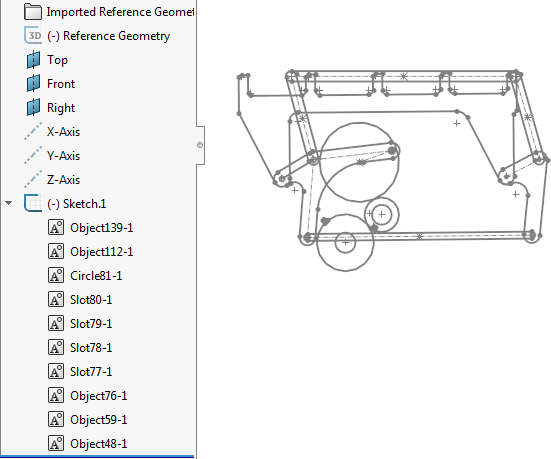

В дереве конструирования FeatureManager эскизы отображаются в правильном иерархическом порядке. Если файл .SLDXML содержит гибкие или фиксированные группы эскизов, объекты эскиза можно считывать как блоки. Ограничения эскиза, созданные в приложениях SOLIDWORKS 3DEXPERIENCE, сопоставляются с эквивалентными ограничениями в эскизе SOLIDWORKS. Точно так же все элементы эскиза сопоставляются с эквивалентными элементами эскиза SOLIDWORKS.
