Измерения дуги/окружности
|
Указывает расстояние, которое будет отображаться при выборе дуг или окружностей.
|
От центра к центру
|
|
|
 Минимальное расстояние
|
|
|
 Максимальное расстояние
|
|
|
 Настраиваемое расстояние
|
|
|
|
Единицы/Точность
|
Указывает пользовательские единицы измерения и точность. |
|
Отобразить размеры XYZ
|
Отображение измерений dX, dY и dZ между выбранными объектами в графической области. Снимите этот флажок, чтобы отображалось только минимальное расстояние между выбранными объектами. |
|
От точки к точке
|
Включает режим "от точки к точке", чтобы измерить расстояние между любыми двумя точками на модели. |
|
Относительно XYZ
|
Выберите систему координат:
|
 Исходная точка детали
|
|
|
 Система координат экземпляр
|
Система координат, определяемая пользователем.
|
Этот параметр доступен только в том случае, если в документе имеется несколько систем координат. |
|
Проекция на
|
Отображение расстояния между выбранными объектами как проекции на один из следующих элементов.
|
 Нет
|
Проекция и Перпендикуляр не вычисляются.
|
|
 Экран
|
|
|
 Выбрать грань/плоскость
|
Программа рассчитывает спроецированное расстояние (на выбранной плоскости) и нормальное расстояние (перпендикуляр к выбранной плоскости). Проекция и Перпендикуляр отображаются в диалоговом окне Измерить.
|
В отсоединенных чертежах, если модель не загружена, все измерения отображаются только как двумерные проекционные данные.
|
|
Хронология измерений
|

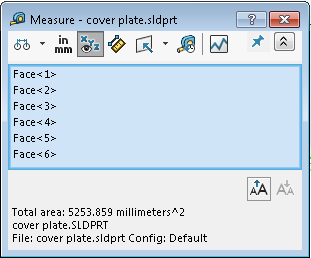

Открывает диалоговое окно "Хронология измерений", в котором можно просмотреть все измерения, сделанные во время текущего сеанса SOLIDWORKS. |
|
Создать датчик
|
Открывает меню PropertyManager Датчик, в котором можно настроить программу для уведомления об изменениях в измеряемых значениях. |
 |
|
Закрепляет диалоговое окно Измерения в графической области.
Нажмите клавишу Esc, чтобы закрыть диалоговое окно, только если оно откреплено.
|
 |
|
Переключает визуальное отображение результатов измерений. |
