Расчет допуска сгиба и величины уменьшения являются методами определения плоской длины листа для задания необходимых размеров для согнутой детали. Другие методы включают таблицы сгибов, коэффициент К и расчет сгиба.
Расчеты допуска сгиба и величины уменьшения
На следующем рисунке отображены величины A и B, которые используются для расчета допуска сгиба:
Для расчета общей плоской длины для допуска сгиба используется следующее уравнение:
Lt = A + B + BA
где:
- Lt - это общая плоская длина
- BA является значением допуска сгиба

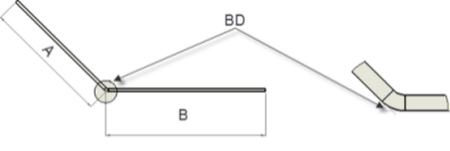

На следующем рисунке отображены величины A, B и BD, использующиеся для расчета уменьшения сгиба:
Для расчета общей плоской длины для величин уменьшения сгиба используется следующее уравнение:
Lt = A + B - BD
где:
- Lt - это общая плоская длина
- BD - это величина уменьшения сгиба
Необходимо измерить величину уменьшения сгиба (BD) с виртуальной резкостью.
Значение допуска сгиба и величины уменьшения
Можно указать точное значение допуска сгиба или уменьшения сгиба для любого сгиба листового металла путем ввода значения при создании сгиба.

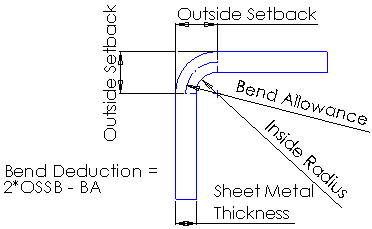

Значение допуска, указанное для заданного радиуса и угла сгиба, должно находиться пределах между длиной внутренней и внешней кромок сгиба. По определению величина уменьшения сгиба является разницей между допуском сгиба и уменьшенным вдвое внешним значением.
