Таблица сгибов

В таблице сгибов можно указать величину допуска сгибов или величину уменьшения сгибов для детали из листового металла. Можно также указать значения коэффициента К в их таблицах сгибов коэффициента К. Таблица сгибов также содержит величины радиуса сгибов, углы сгибов и толщину детали.

Существует два типа таблиц сгибов, которые можно использовать:
  • Текстовый файл с расширением .btl
  • Встроенная электронная таблица Excel
Используйте единую таблицу размеров/сгибов листовых металлов для указания значений толщины и сгибов.
Сравнение этих двух типов показано ниже:
Текстовый файл Электронная таблица Еxcel
При работе над деталью с коллегой необходимо также пользоваться одной и той же таблицей сгибов. При работе над деталью с коллегой таблица сгибов задействована автоматически, поскольку она встроена.
Текстовая таблица может редактироваться разными приложениями. Таблица Excel может редактироваться только Microsoft Excel.
  • Рекомендуется использовать электронную таблицу Excel вместо прежних таблиц сгибов из SOLIDWORKS 2000 или более ранней версии.

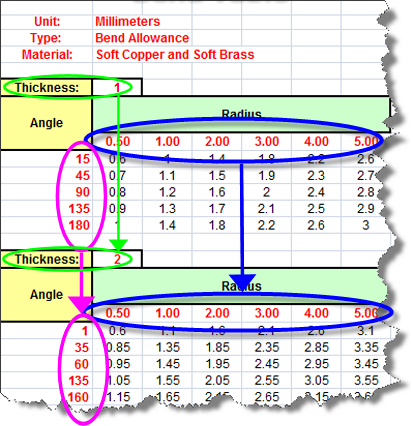

  • При редактировании таблицы сгибов, в которой имеется несколько таблиц толщины сгибов, значения радиуса не должны изменяться. Например, если в таблицу сгибов с несколькими таблицами толщины сгибов добавляется новое значение радиуса сгиба, то необходимо также добавить новое значение во все таблицы толщины сгибов. Однако значения углов могут отличаться.

Таблицу сгибов можно редактировать в отдельном окне Excel. Нажмите Редактировать > Таблица сгибов > Редактировать таблицу в новом окне. После внесения изменений в таблицу сохраните ее и снова вставьте в деталь, чтобы применить внесенные изменения.

Таблица сгибов - Текстовый файл

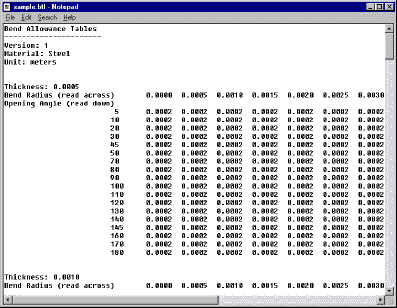

Таблица сгибов для выполнения операций с листовым металлом находится в каталог_установки\lang\english\Sheetmetal Bend Tables\sample.btl. Для использования собственной таблицы сгибов при выполнении операций с листовым металлом скопируйте и переименуйте данную таблицу, а затем отредактируйте ее для указания требуемых допусков сгибов.

Таблицы сгибов создается как текстовый файл и поддерживает следующее:
  • Все типы таблицы сгибов (величина уменьшения сгиба, допуск сгиба и коэффициент К).
  • Все единицы измерения (метры, миллиметры, сантиметры, дюймы и футы). Единица измерения задается в строке Единицы измерения таблицы сгиба.
Несколько моментов, которые необходимо учитывать относительно таблицы сгибов в текстовом файле:
  • Образец таблицы сгибов приведен только для справки. Значения в таблице никак не отражают реальные значения допусков сгибов.
  • Если толщина детали или угол сгиба находится в рамках значений таблицы, то программа интерполирует значения для расчета допуска сгиба.

Таблица сгибов - Электронная таблица Excel

Новые таблицы сгибов, которые вы создаете для SOLIDWORKS хранятся во встроенной таблице Microsoft Excel. Вы добавляете значения таблицы сгибов в ячейки таблицы, будучи уверенным в том, что программное обеспечение SOLIDWORKS правильно читает таблицу.

Таблицы сгибов в формате Microsoft Excel теперь поддерживают:
  • Все типы таблицы сгибов (величина уменьшения сгиба, допуск сгиба и коэффициент К).
  • Несколько углов в одном файле таблицы сгиба.

Создание таблиц сгибов

Для создания таблицы сгибов:

  1. В детали выберите Вставка > Листовой металл > Таблица сгибов > Создать.
    Если получено сообщение о том, что при вставке таблицы сгибов может измениться заданная длина развертки, нажмите Да.
  2. В диалоговом окне:
    1. Выберите элемент в разделе Единицы измерения для указания единиц измерения.
    2. Выберите элемент в разделе Тип, чтобы указать допуск сгиба, величину уменьшения сгиба или коэффициент К.
    3. Введите путь в поле Имя файла или выберите Обзор, чтобы найти путь, по которому необходимо сохранить таблицу сгибов.
    4. Нажмите OK.
      Встроенное окно Excel, содержащее таблицу сгибов, появляется в окне SOLIDWORKS. Электронная таблица сгибов содержит значения радиуса и толщины по умолчанию.
  3. Введите значения допуска сгиба, величины уменьшения сгиба или коэффициента К в электронную таблицу в зависимости от Вашего выбора Типа в шаге 2.
  4. Нажмите за пределами таблицы, но внутри графической области SOLIDWORKS, чтобы ее закрыть.
