Извлечение эскизов

Чтобы создать основание из двухмерного чертежа, извлеките эскизы для указания соответствующих видов.

Эскизы складываются автоматически в правильную ориентацию, как если бы чертеж был листом бумаги.

Укажите, какие части чертежа являются эскизами для вида спереди, вида справа и т.д. Также можно создать вспомогательные эскизы, которые не являются параллельными плоскостями основного вида.

Извлечение эскиза для вида спереди

Чтобы извлечь эскиз для вида спереди:

  1. В момент редактирования эскиза выберите объекты эскиза, составляющие вид спереди.
    Обязательно определите вид спереди до определения любого другого вида. Возможны следующие способы выбора: с помощью рамки, цепочкой или, удерживая клавишу Ctrl и выбирая объекты по отдельности.
  2. Нажмите Добавить в передний эскиз на панели инструментов "2D в 3D" или выберите Инструменты > Инструменты эскиза > 2D в 3D > Спереди.
Новый эскиз появится в дереве конструирования FeatureManager.

Извлечение других ортогональных эскизов

Чтобы извлечь другие ортогональные эскизы:

  1. Продолжая редактировать исходный эскиз, выберите объекты эскиза, составляющие один из ортогональных видов, например: сверху, справа, слева, снизу или сзади.
  2. Нажмите соответствующий значок на панели инструментов «2D в 3D» или выберите пункт меню Инструменты > Инструменты эскиза > 2D в 3D.
Новый эскиз появится в дереве конструирования FeatureManager. Эскиз складывается в правильную ориентацию для вида Спереди.

Извлечение вспомогательных эскизов

Чтобы извлечь вспомогательные эскизы:

  1. В момент редактирования эскиза выберите объекты эскиза, составляющие вспомогательный вид.
  2. Удерживая нажатой клавишу Ctrl, выберите линию в другом виде для указания угла вспомогательного вида.
  3. Нажмите Вспомогательный эскиз (панель инструментов "2D в 3D") или выберите Инструменты > Инструменты эскиза > 2D в 3D > Вспомогательный.
Примеры вспомогательного вида
Для вспомогательного вида используется угловая кромка на виде спереди. Кромка находится справа сверху и стрелка вида помечена буквой C.

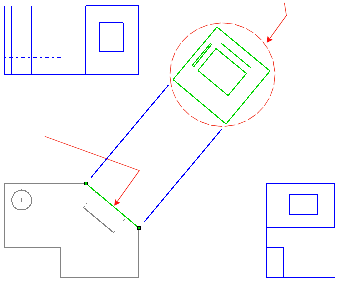

  Объекты эскиза для вспомогательного вида
Линия определяет угол вспомогательного вида
