Таблицы расчетов сгиба

Имеется возможность рассчитать развернутую длину деталей из листового металла с помощью таблиц расчетов сгиба.

С помощью таблиц расчетов сгиба можно определять различные угловые диапазоны, задавать уравнения для таких диапазонов и рассчитывать развернутую длину детали.

По умолчанию месторасположение таблиц расчета сгибов - каталог_установки\lang\english\Sheetmetal Bend Tables.

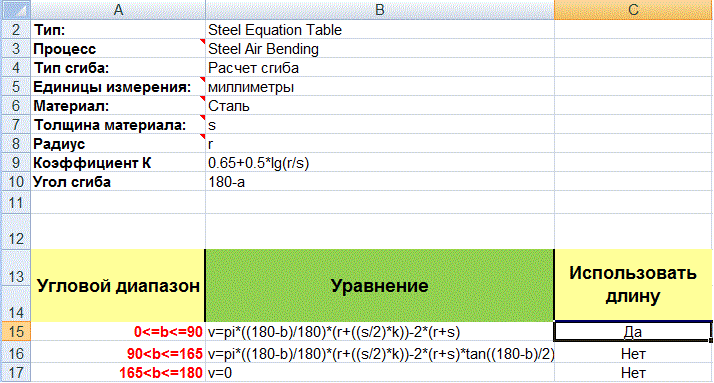

Пример таблицы расчетов сгиба:

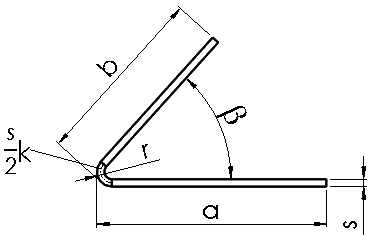

Столбец A	Отображает переменные, которые могут использоваться в уравнениях: s = толщина материала r = радиус сгиба коэффициент k = коэффициент k (можно использовать уравнение или значение) ß = угол раскрытия
Угловой диапазон	Позволяет определить угловые диапазоны. Угловой диапазон определяет различные диапазоны, которые должны использоваться для определенных расчетов. Вы определяете наименьшее угловое значение диапазона слева от ß ß = угловая переменная Вы определяете наибольшее угловое значение диапазона справа от ß
Уравнение	Позволяет определить уравнение для использования в расчете углового диапазона. Также можно воспользоваться постоянным значением.

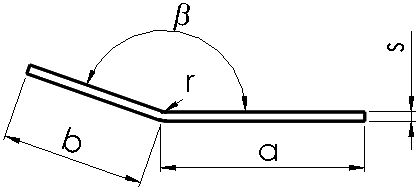

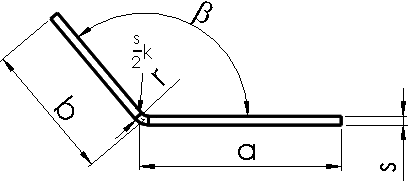

использовать длину касания	Позволяет определить метод расчета фланцев: виртуальная резкость или длина касания. Уравнение, рассчитывающее общую развернутую длину: LD = A + B + V, где V может быть отрицательным числом. Когда V - отрицательное число, расчет идентичен использованию уменьшения сгиба, хотя уравнение предназначено для расчета допуска сгиба.
