| Перетаскивание манипуляторов геометрии и размера для изменения размера элементов.
|
|
| В сборках можно редактировать компоненты или эскизов уровня сборки, элементы сборки и размеры сопряжения.
|
Видео: Instant3D для сборок
|
| Использование экранных линеек для точного определения изменений.
|
|
| Создание вытянутых бобышек и вырезов с помощью выбранных контуров или эскизов.
|
|
| Прикрепление к геометрии с помощью маркеров для перетаскивания.
|
|
| Плоскости разреза в реальном времени. Динамическое создание сечения геометрии модели для просмотра и работы с элементами.
|
|
| Редактируйте внутренние контуры эскиза.
|
Видео: Instant3D - Редактирование внутренних контуров эскиза
|
| Зеркальное отражение и массивы. Можно использовать Instant3D для управления зеркально отраженной или представленной в массиве геометрии. Манипуляторы, доступные на выбранной преобразованной геометрии, соответствуют манипуляторам, доступным на соответствующем исходном элементе. Например, манипуляторы боковых граней, конечной грани, манипуляторы скругления и т. д.
При перетаскивании преобразованной геометрии обновляется вся модель, включая исходный элемент.
|
Исходная деталь с зеркально отраженным вытянутым элементом В данных примерах показано использование манипулятора на отраженном элементе для изменения отраженных и исходных элементов.
Видео: Instant3D - Зеркальные отражения и массивы |

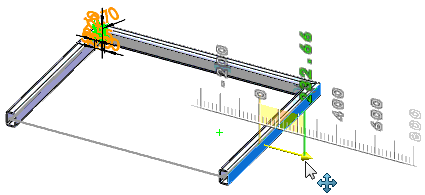

| В Instant3D можно работать с двухмерными и трехмерными сварными деталями. |
|
