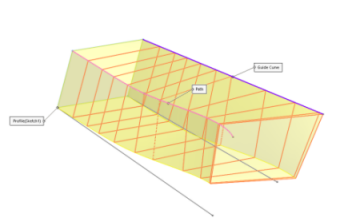

Ориентация профиля
|
Управляет ориентацией Профиля во время его движения по Пути . |
|
|
По направлению
|
Разрез всегда остается под тем же углом по отношению к пути.
![](bqd1450451606972.image)
|
![](ntt1450451607646.image) |

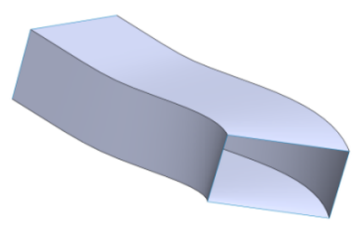

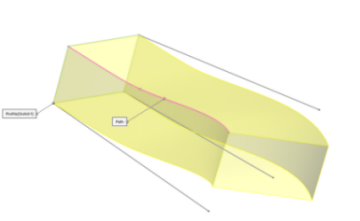

Пример использования По направлению |
Если выбрать По направлению, параметры стабилизируют профили, когда небольшие неровные флуктуации кривизны вдоль траектории приводят к неровному расположению профилей.
|
Параллельно к начинающему сечению
|
Разрез всегда остается параллельным к исходному сечению вне зависимости от вектора касательности маршрута. При наличии нескольких профилей сечения всегда остаются параллельными по отношению к начальному сечению.
![](rlw1450451608180.image) |
![](gwc1450451608835.image) |

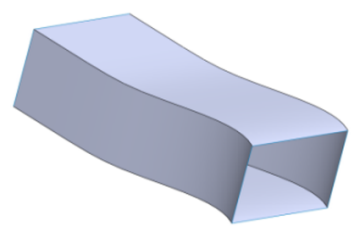

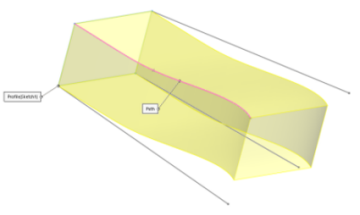

Пример использования Параллельно к начинающему сечению |
|
|
|
Скручивание профилей
|
Применяет скручивание по пути. Выберите один из указанных ниже параметров:
Отсутствует
|
(Только для двухмерных путей.) Выравнивает профиль перпендикулярно пути. Исправления не применяются.
![](hms1450451609445.image) |
![](ert1450451610033.image) |

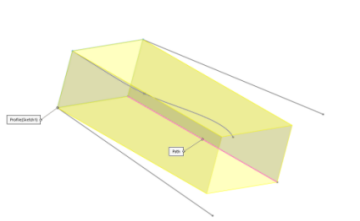

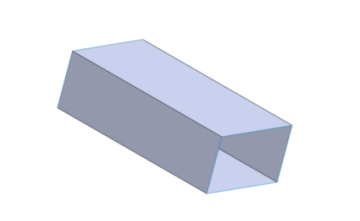

Пример использования По направлению и Нет |
|
Мин. скручивание
|
(Только для трехмерных путей.) Применяет исправление для сведения к минимуму скручивания профиля на пути.
![](gau1450451611146.image) |
![](aic1450451611905.image) |

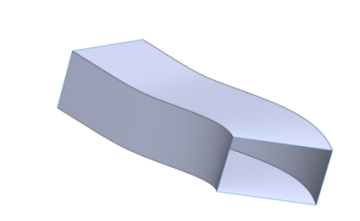

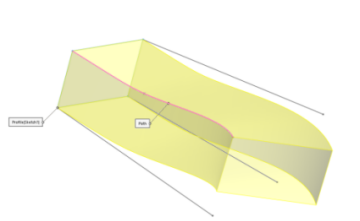

Пример использования По направлению и Мин. скручивание |
|
По направлению и первой направляющей кривой
|

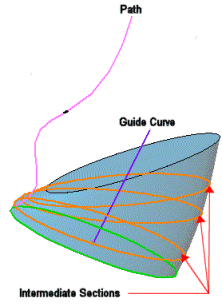

Выберите По направлению и первой направляющей кривой, и скручивание промежуточной части определяется вектором из направления к первой направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений. Доступно при выборе одной или нескольких направляющих кривых.
![](jls1450451612515.image) |
![](vpq1450451613212.image) |

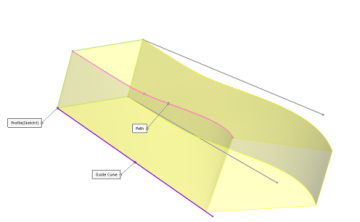

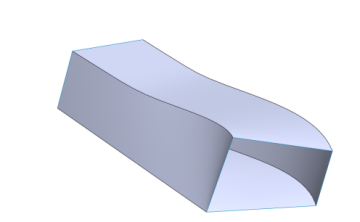

Пример использования По направлению и Мин. скручивание (при выборе одной направляющей кривой) |
![](pbh1450451613864.image) |
![](pzq1450451614480.image) |

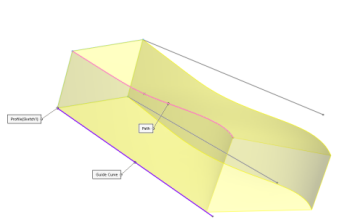

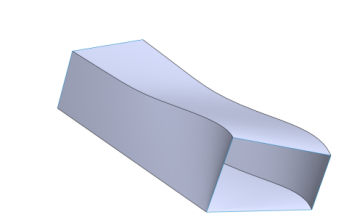

Пример использования По направлению и По первой направляющей кривой (при выборе одной направляющей кривой) |
|
По первой и второй направляющей кривой
|
![](nsc1450451615137.image) |
![](xjk1450451615740.image) |

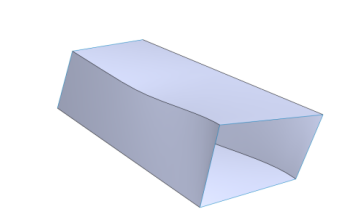

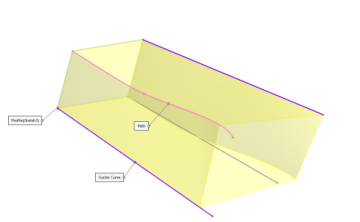

Пример использования По направлению и Мин. скручивание (при выборе двух направляющих кривых) |
![](wyt1450451616415.image) |
![](ihf1450451617626.image) |

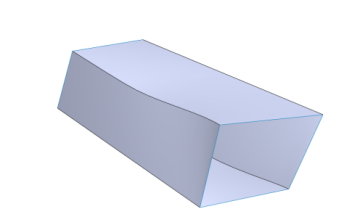

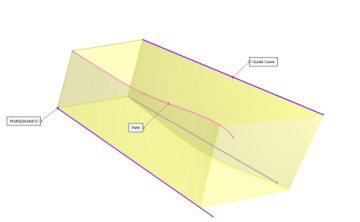

Пример использования По направлению и По первой направляющей кривой (при выборе двух направляющих кривых) |
![](tdd1450451618156.image) |
![](agk1450451618781.image) |

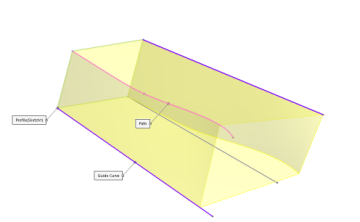

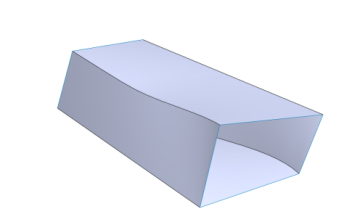

Пример использования По направлению и По первой и второй направляющей кривой (при выборе двух направляющих кривых) |
Выберите По первой и второй направляющей кривой, и скручивание промежуточных частей определяется вектором от первой ко второй направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений. Доступно при выборе двух или более направляющих кривых.
|
Указать угол скручивания
|
Определите скручивание профиля по пути. Выберите Градусы, Радианы или Вращения.
![](ezn1450451619463.image) |
![](yfw1450451620081.image) |

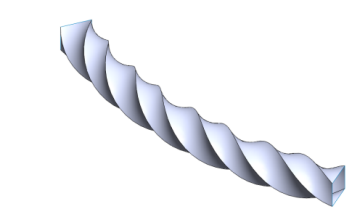

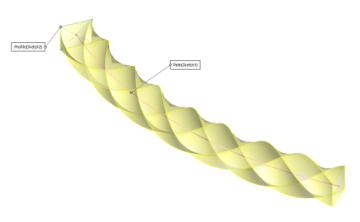

Пример использования По направлению со значением скручивания равным 2,00 вращения |
![](yfy1450451621088.image) |
![](phg1450451621795.image) |

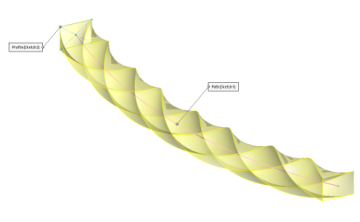

Пример использования Параллельно к начинающему сечению со значением скручивания равным 2,00 вращения |
|
Для закрытых путей значения скручивания должны быть равны нескольким полным вращениям, например 360 градусам или 6,2831 радиана.
|
Указать направление вектора ![](oip1495454151595.image)
|
Выберите плоскость, плоскую грань, линию, кромку, цилиндр, ось или пару вершин элемента и т. д., чтобы указать направляющий вектор. Недоступно для функции Перпендикулярно к начинающему сечению.
![](xwq1450451622462.image) |
![](dwb1450451623084.image) |

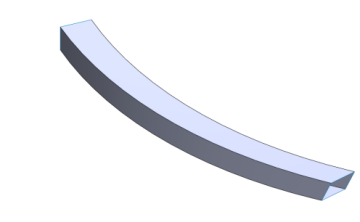

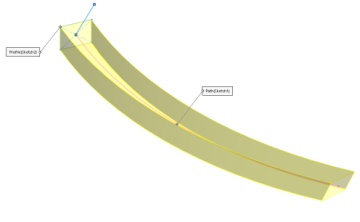

Пример использования По направлению вместе с функцией Указать направление вектора (короткая синяя линия в предварительном просмотре) |
|
Касательная к смежным граням
|
Доступно при присоединении элемента по траектории к существующей геометрии. Смежные грани становятся касательными в профиле. Доступно для функции По направлению.
|
Следовать за кривой
|
(Только для трехмерных путей.) Так как профиль направляется по траектории пути, он перемещается для поддержки одного и того же угла относительно кривизне на пути. Может привести к непредвиденным результатам.
![](dnt1450451623717.image) |
![](jhg1450451624369.image) |

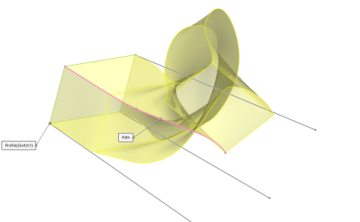

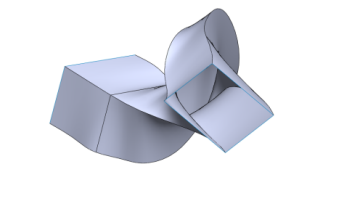

Пример использования По направлению и Следовать за кривой (скручивание) |
|
|
|
Объединить смежные грани
|
Если профиль траектории имеет касательные сегменты, то при выборе этого параметра соответствующие поверхности в итоговом элементе становятся касательными по траектории. Поддерживаются грани, которые могут быть представлены в виде плоскости, цилиндра или конуса. Другие смежные грани сливаются, а профили приближаются. Дуги эскиза можно преобразовать в сплайны. Не влияет при использовании направляющих кривых. |
|
Предварительный просмотр
|
Отражает предварительные просмотр элемента по траектории в режиме Закрасить. Отключите этот параметр, чтобы отобразить только профили и траекторию. |
