Окно PropertyManager "Вырез по траектории"

Задайте параметры в PropertyManager в зависимости от типа выреза по траектории.

Чтобы открыть этот PropertyManager, выполните следующие действия.

  1. Откройте деталь, которая имеет эскиз замкнутого профиля и направление эскиза или деталь с линией эскиза, кромку или кривую в модели, которую можно указать как путь.

    Для профиля твердого тела откройте деталь с телом инструмента в качестве профиля и направлением эскиза для следования.

  2. Нажмите кнопку Вырез по траектории (на панели инструментов "Элементы").

Эскиз профиля

Создает элемент по траектории путем смещения двухмерного профиля по направлению двухмерного или трехмерного эскиза.

Профиль Устанавливает профиль (сечение), используемое для создания элемента по траектории. Выберите профиль в графической области или в дереве конструирования FeatureManager. В качестве профилей элемента по траектории можно выбирать грани, кромки и кривые непосредственно в моделях. Профиль должен быть замкнутым для основания или бобышки по траектории. Для элемента поверхности по траектории профиль может быть замкнутым или разомкнутым.
Путь Указывает путь, по которому должен быть расположен элемент по траектории. Выберите путь в графической области или в дереве конструирования FeatureManager. Путь может открытым или замкнутым, набором кривых, находящихся в эскизе, кривой или набором кромок модели. Начальная точка направления должна лежать на плоскости профиля.

Когда путь распространяется на профиль, доступны следующие элементы управления.

Направление 1 Создает элемент по траектории для одной стороны пути.
Оба направления Создает элемент по траектории, который удлиняется в обоих направлениях пути из профиля эскиза.
Невозможно использовать направляющие кривые или задавать начальные и конечные условия касания для двунаправленного элемента по траектории.
Направление 2 Создает элемент по траектории для другого направления пути.
Можно управлять значением скручивания маршрута независимо для всех направлений элемента по траектории и применять значение скручивания по всей длине траектории.

Круговой профиль

Создает твердые стержни или полые трубки вдоль линий эскиза, кромки или кривой непосредственно в модели.

Профиль Устанавливает профиль (сечение), используемое для создания элемента по траектории. Выберите профиль в графической области или в дереве конструирования FeatureManager.
  Диаметр Указывает диаметр профиля.

Ни сечение, ни направление, ни полученный в результате твердотельный элемент не могут быть самопересекающимися.

Профиль твердого тела

Наиболее частое использование – это создание вырезов в цилиндрических телах. Этот параметр также полезен при фрезеровке.

При выборе параметра Твердотельный элемент по траектории путь должен быть расположен по касательной (без острых углов) и начинаться в точке на профиле или внутри профиля тела инструмента.

Профили твердого тела недоступны для элементов сборок.

Тело инструмента Тело инструмента должно быть выпуклым, не объединенным с главным телом и содержать один из следующих элементов:
  • Повернутый элемент, состоящий только из аналитической геометрии, например, линий и дуг.
  • Цилиндрический вытянутый элемент.
Путь Указывает путь, по которому должен быть расположен элемент по траектории. Выберите путь в графической области или в дереве конструирования FeatureManager. Путь может открытым или замкнутым, набором кривых, находящихся в эскизе, кривой или набором кромок модели. Начальная точка направления должна лежать на плоскости профиля.

Тело инструмента и путь
Вырез по траектории

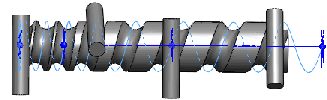

Принцип функционирования параметра Твердотельный элемент по траектории, если в качестве траектории движения тела инструмента выбран геликоид.

Направляющие кривые

Применимо только для профилей эскиза. Однако не являются двунаправленными элементами по траектории.

Направляющие кривые Направляет профиль по траектории. Выберите направляющие кривые в графической области.
Направляющие кривые должны совпадать с профилем или с точкой на эскизе профиля.
Переместить вверх и Переместить вниз Регулирует порядок направляющих кривых. Выберите "Направляющая кривая" и настройте последовательность профилей.
  Соединить плавные грани Очистите, чтобы улучшить быстродействие профилей с направляющими кривыми, и чтобы разбить профиль на сегменты в точках, где направляющие кривые или путь не являются непрерывной кривой. Следовательно, линии и дуги направляющих кривых совпадают точнее.

Параметр Соединить плавные грани выбран
Параметр Соединить плавные грани отключен
При отключении параметра Соединить плавные грани существует вероятность, что некоторые элементы, созданные позднее, могут содержать ошибки из-за измененной геометрии.
Отобразить сечения Отображает части траектории. Выберите стрелки , чтобы просмотреть и исправить профиль по Номерам сечений.


Параметры

  Ориентация профиля Управляет ориентацией Профиля во время его движения по Пути.


По направлению

Сечение всегда остается под тем же углом по отношению к пути.

Если выбрать По направлению, параметры стабилизируют профили, когда небольшие неровные флуктуации кривизны вдоль траектории приводят к неровному расположению профилей.

Параллельно к начинающему сечению

Сечение всегда остается параллельно к исходному сечению.

При наличии нескольких профилей сечения всегда остаются параллельными по отношению к начальному сечению.

  Скручивание профилей Применяет скручивание по пути. Выберите один из указанных ниже параметров:

Отсутствует

(Только для двухмерных путей.) Выравнивает профиль, перпендикулярно пути. Исправления не применяются.

Мин. скручивание

(Только для трехмерных путей.) Не допускает самопересечения профиля при следовании маршруту.

По направлению и первой направляющей кривой





Выберите По направлению и первой направляющей кривой, и скручивание промежуточной части определяется вектором из направления к первой направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений.

По первой и второй направляющей кривой



Выберите По первой и второй направляющей кривой, и скручивание промежуточных частей определяется вектором от первой ко второй направляющей кривой. Угол между горизонтальной плоскостью и вектором остается постоянным в плоскостях эскизов всех промежуточных сечений.

Указать угол скручивания

Определите скручивание профиля по пути. Выберите Градусы, Радианы или Вращения.



В примере показан один оборот.

Скручивание вдоль маршрута перпендикулярно к начинающему сечению

Скручивает сечение вдоль маршрута, оставляя сечение параллельно исходному сечению во время его скручивания вдоль маршрута.



В примере показан один оборот.

Указать направление вектора

Выберите плоскость, плоскую грань, линию, кромку, цилиндр, ось или пару вершин элемента и т.д., чтобы указать направляющий вектор. Недоступно для функции Параллельно к начинающему сечению.

Касательная к смежным граням

Доступно при присоединении элемента по траектории к существующей геометрии. Смежные грани становятся касательными в профиле.

Следовать за кривой

(Только для трехмерных путей.) Так как профиль направляется по траектории пути, он перемещается для поддержки одного и того же угла относительно кривизне на пути.

  Объединить смежные грани Если профиль траектории имеет касательные сегменты, то при выборе этого параметра соответствующие поверхности в итоговом элементе становятся касательными по траектории. Поддерживаются грани, которые могут быть представлены в виде плоскости, цилиндра или конуса. Другие смежные грани сливаются, а профили приближаются. Дуги эскиза можно преобразовать в сплайны.
  Предварительный просмотр Отражает предварительные просмотр элемента по траектории в режиме Закрасить. Отключите этот параметр, чтобы отобразить только профили и траекторию.

Примеры твердотельных элементов по траектории:

При выборе значения По направлению для параметра Ориентация/тип скручивания и значения Нет для параметра Тип выравнивания траектории тело инструмента точно придерживается касательных геликоида.



Чтобы во время движения по геликоиду тело инструмента оставалось перпендикулярным к справочной линии, выберите значение Вектор направления для параметра Тип выравнивания траектории и укажите ось, по отношению к которой тело инструмента должно сохранять перпендикулярное положение, например к плоской торцевой поверхности цилиндра.

Тело инструмента остается параллельным по отношению к конечной грани по мере следования пути геликоида по цилиндру. Данная функциональность важна для потребителей, использующих машинную обработку.

Начать и закончить касание

Начать касание — типи Закончить касание — тип.

Отсутствует Касательность не применяется.
По направлению Создает траекторию по нормали к начальному пути.

Влияние сборки на элементы

Указывает тела или компоненты, на которые влияет элемент.
  • Для многотельных деталей см. Область действия многотельных деталей.
  • Для сборок см. Область действия в сборках.

Отображение кривизны

Предварительный просмотр - сетка К выбранным поверхностям применяется предварительный просмотр сетки, чтобы лучше визуализировать данные поверхности.
Плотность сетки Доступно при выборе Предварительный просмотр — сетка.

Настройка числа линий сетки.

Полосы Отображаются полосы, чтобы облегчить обнаружение складок или дефектов на поверхности.
Обозначения кривизны Активируется отображение обозначений кривизны.

Выберите хотя бы один из этих параметров:

Направление 1

Включение и выключение отображения обозначений кривизны вдоль Направления 1.

Направление 2

Включение и выключение отображения обозначений кривизны вдоль Направления 2.

Для любого направления выберите Регистрация, чтобы изменить цвет гребня.

Масштаб

Настройка размера обозначений кривизны.

Density

Настройка числа линий обозначений кривизны.
