Создание скруглений граней поверхности

Чтобы создать скругление граней между поверхностями:

  1. Создайте две поверхности (плоскости могут быть не смежными).
  2. Нажмите кнопку Скругление (панель инструментов «Элементы») или выберите Вставка > Поверхность > Скругление.
  3. В PropertyManager (Менеджере свойств) в разделе Тип скругления выберите Скругление грани.
  4. В разделе Скруглить элементы установите значение Радиуса .

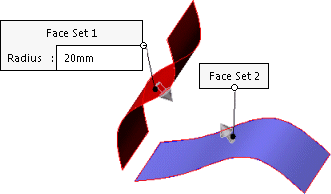

  5. Выберите первую грань для скругления в графической области в поле Список граней 1. Стрелка предварительного изображения указывает направление скругления грани.
  6. Нажмите Список граней 2, а затем выберите в графической области вторую грань для скругления. При необходимости нажмите кнопку Реверс грани , чтобы стрелки показывали друг на друга.
  7. Установите другие параметры PropertyManager. В разделе Параметры скругления параметр Отсечь поверхности применяется только к скруглениям граней, использующим поверхности:
    Опция Описание
    Отсечь и прикрепить Отсекает скругленные грани и сшивает поверхности в одно тело поверхности.
    Не отсекать и не прикреплять Добавляет новую поверхность скругления, однако не отсекает грани или не сшивает поверхности.
  8. Нажмите .
    Скругление грани с выбранным параметром Отсечь и присоединить.
