Скрытие и отображение плоскостей

Можно отключать или снова включать отображение плоскостей.

Чтобы включить или выключить отображение плоскостей:

Выберите Вид > Скрыть/отобразить > Плоскости.

Скрытие и отображение отдельных плоскостей

Для скрытия или отображения отдельных плоскостей:

  1. Нажмите на плоскость в графической области или в дереве конструирования FeatureManager.
  2. Выберите Скрыть или Отобразить.
    Отдельные плоскости всегда высвечиваются при выборе, даже если они скрыты.

Скрытие и отображение основных плоскостей

Можно переключать режим видимости основных плоскостей (передней, верхней, правой) в графической области.

Основные плоскости отображаются, когда создается первый эскиз в модели. После выбора плоскости для эскиза плоскости будут скрыты до тех пор, пока не будет выбрана плоскость в дереве конструирования FeatureManager.

Чтобы отобразить все три плоскости в графической области:

  1. Активируйте Просмотр плоскостей, выполнив одно из следующих действий:
    • Выберите Вид > Скрыть/отобразить > Плоскости.
    • На панели инструментов управляемого просмотра нажмите Скрыть/Показать объекты /> > Просмотр плоскостей.
  2. Нажмите Вид > Скрыть/отобразить > Основные плоскости.

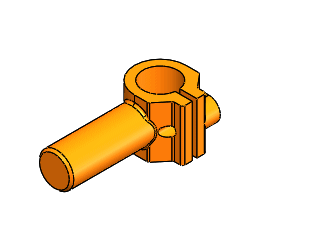

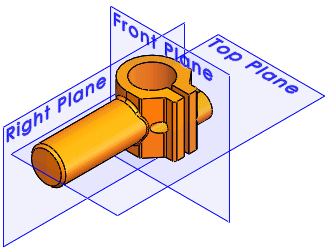

Основные плоскости скрыты Основные плоскости показаны
Используя диалоговое окно Настройка, можно добавить функцию Скрыть/Показать основные плоскости , панель инструментов или сочетания клавиш в CommandManager.
